380V电机绝缘电阻测试全攻略

一、工具准备：选对“武器”是关键

测试前先备齐装备：一台输出电压500V的兆欧表（别用万用表凑数，它测的是电压不是电阻）、绝缘手套（安全第一）、干燥清洁的棉布（擦电机接线柱用）。兆欧表要提前校准，指针归零才靠谱。如果是新买的表，记得先空测几次，确认指针能稳定摆动到无穷大位置。

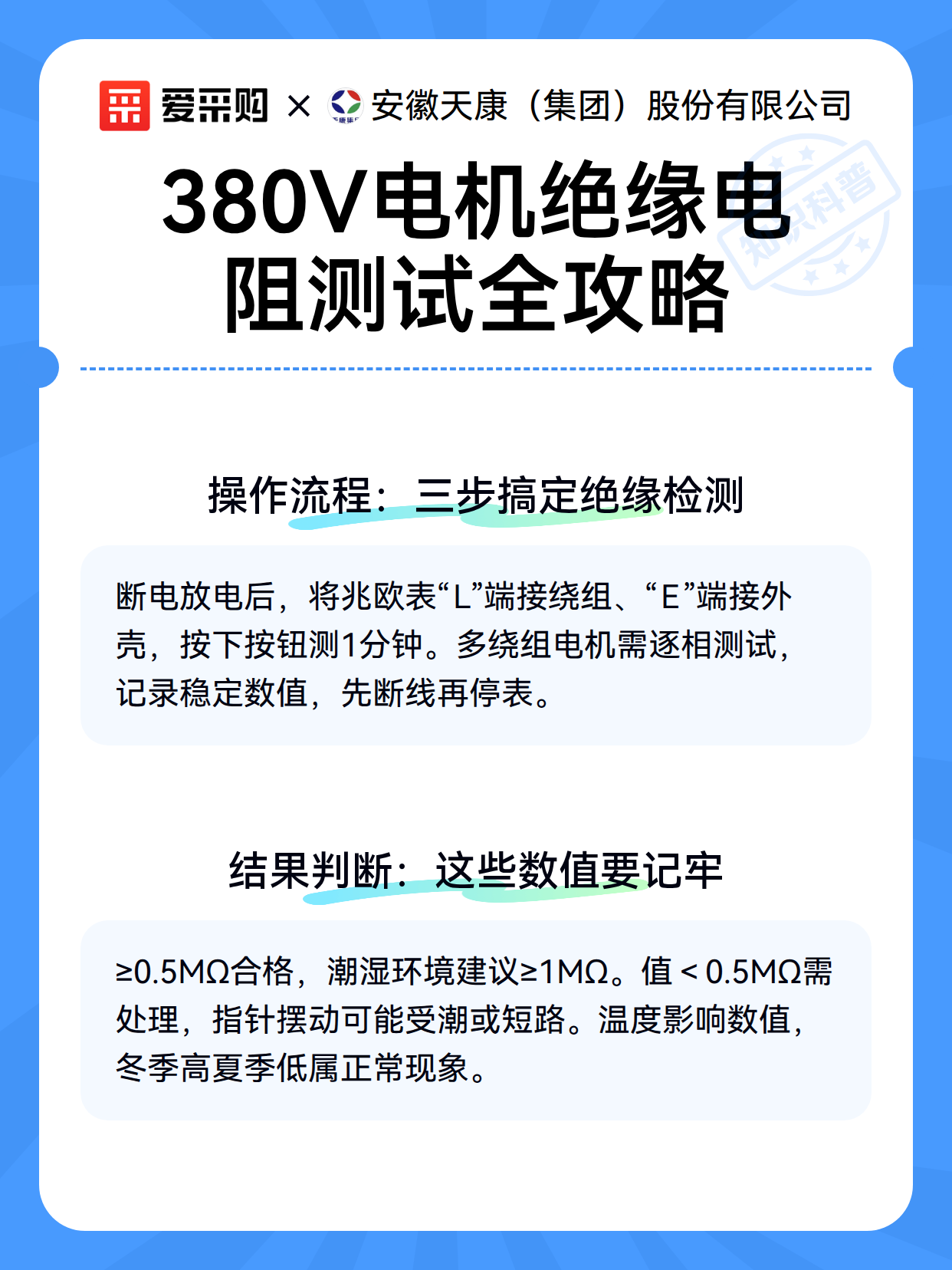

二、操作流程：三步搞定绝缘检测

1. 断电放电：先切断电机电源，用验电笔确认无电后，对电机外壳反复触摸放电（尤其是刚停机的电机，内部可能残留电荷）。

2. 接线测试：将兆欧表的“L”端接电机绕组，“E”端接电机外壳，按下测试按钮保持1分钟（期间观察指针是否稳定）。如果电机有多个绕组，需分别测试每相与外壳的绝缘电阻。

3. 记录数据：读取指针稳定后的数值，测试完成后先断开兆欧表连线，再停止摇表（避免反冲电压损坏设备）。

三、结果判断：这些数值要记牢

测试值≥0.5MΩ才算合格，但别急着开心！如果电机长期在潮湿环境运行，建议≥1MΩ更保险。若测得值＜0.5MΩ，说明绝缘已受损，需烘干或更换绕组。测试时发现指针来回摆动？可能是绕组受潮或存在局部短路。记住：绝缘电阻会随温度升高而降低，冬季测得的值比夏季高属于正常现象。
