钛合金TC18加工参数全解析

一、钛合金TC18的加工特性

钛合金TC18以其高强度和耐腐蚀性著称，但加工时的“倔脾气”也让不少师傅头疼——导热性差导致刀具易过热，加工硬化现象让后续切削更吃力。就像给硬糖雕花，既要控制力度防止碎裂，又要保持速度避免糖体融化粘连。实验数据显示，当切削温度超过600℃时，刀具磨损速度会提升3倍，因此冷却液的选择和喷射方式成为关键：油基冷却液适合精加工，水基冷却液更适合粗加工，而高压冷却（压力≥10MPa）能让刀具寿命提升40%。

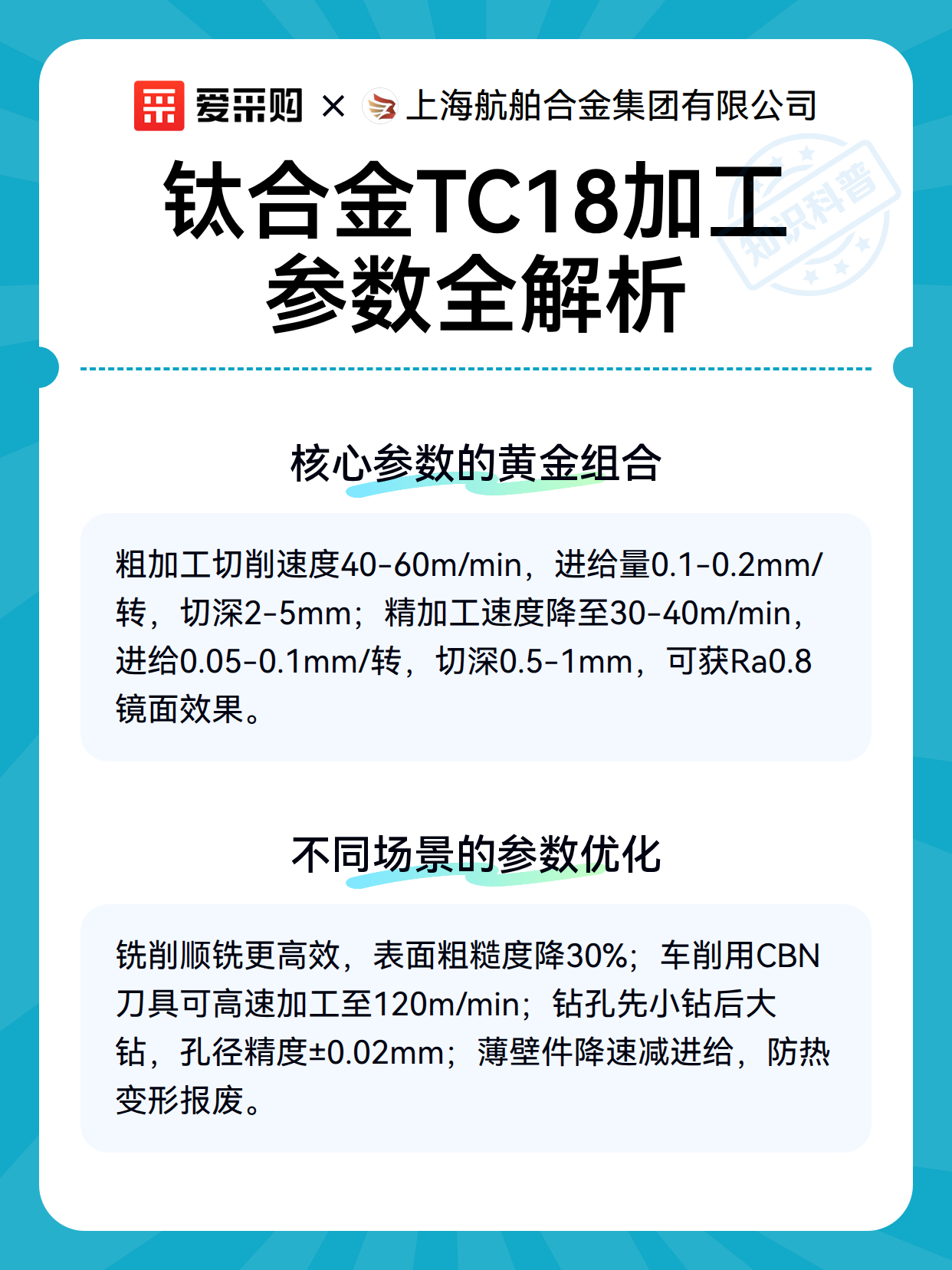

二、核心参数的黄金组合

切削速度、进给量、切削深度这三个参数就像三角形的三条边，需要精准配合才能稳定加工。对于TC18的粗加工：

1. 切削速度：建议控制在40-60m/min，这个区间既能保持效率，又能避免温度过高引发刀具快速磨损。

2. 进给量：0.1-0.2mm/转的进给量，既能保证切屑顺利排出，又不会因切削力过大导致振动。

3. 切削深度：单次切深2-5mm，分多次走刀比一次切到底更省力，刀具寿命也能延长50%。精加工时则需调整策略：切削速度降至30-40m/min，进给量缩小到0.05-0.1mm/转，切削深度控制在0.5-1mm，这样能获得Ra0.8以下的镜面效果。

三、不同场景的参数优化

面对不同的加工场景，参数需要灵活调整。铣削平面时，采用顺铣比逆铣更高效——顺铣时刀具切入角度小，切削力更平稳，能让表面粗糙度降低30%。车削外圆时，使用涂层硬质合金刀具比普通刀具寿命长2倍，而立方氮化硼（CBN）刀具则适合高速加工（速度可达120m/min）。钻孔加工时，先用小直径钻头（直径≤3mm）开导向孔，再用大直径钻头扩孔，能减少偏斜风险，孔径精度可控制在±0.02mm以内。如果加工薄壁件，切削速度要降低20%，进给量减小30%，同时增加冷却液流量，防止工件因热变形而报废。

想找特定场景使用的产品？爱采购能根据需求精准匹配推荐。为您找到您心中的专属商品
