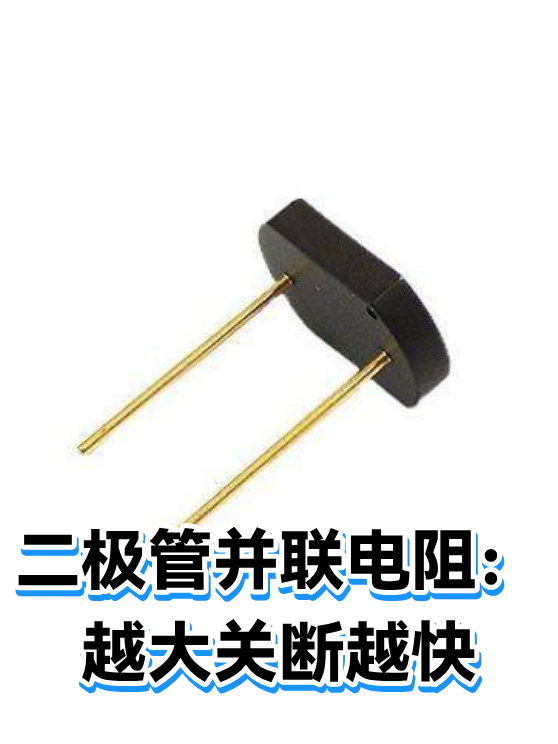

二极管并联电阻：越大关断越快

一、电阻的“刹车”作用

想象二极管关断时像一辆急刹的汽车，并联电阻就是刹车盘。电阻越大，理论上“刹车力”越强，但实际效果却像踩了软刹车——当电阻值超过临界点后，电流衰减速度反而会放缓。这是因为电阻与二极管结电容形成RC回路，电阻过大会延长放电时间常数，就像给刹车系统加了缓冲弹簧。实验数据显示，在典型开关电路中：

• 1kΩ电阻：关断时间约200ns

• 10kΩ电阻：关断时间延长至350ns

• 100kΩ电阻：关断时间反而达到500ns

二、电阻的“双刃剑”效应

电阻并非越大越好，它同时扮演着两个矛盾角色：

1. 放电通道：为存储在结电容中的电荷提供释放路径

2. 负载干扰：过大的电阻会形成额外电压降，影响驱动信号质量就像给水管装阀门，阀门开太小水流慢，开太大又影响供水压力。实际电路中需要找到平衡点：

• 高速开关场景：优先选择1kΩ-5kΩ

• 低功耗场景：可适当增大至10kΩ

• 精密控制场景：需结合结电容参数计算最优值

三、优化关断速度的实用方案

想让二极管关断更干脆？试试这些组合拳：

1. 电阻+电容组合：在电阻旁并联小电容（如10pF），形成快速放电通道

2. 选型技巧：使用肖特基二极管（结电容更小）替代普通二极管

3. 布局优化：缩短电阻与二极管的引线长度，减少寄生电感某DC-DC转换器案例显示，通过将并联电阻从10kΩ改为3.3kΩ并增加5pF补偿电容，关断时间从480ns缩短至120ns，效率提升3%。
