6562芯片引脚功能全解析

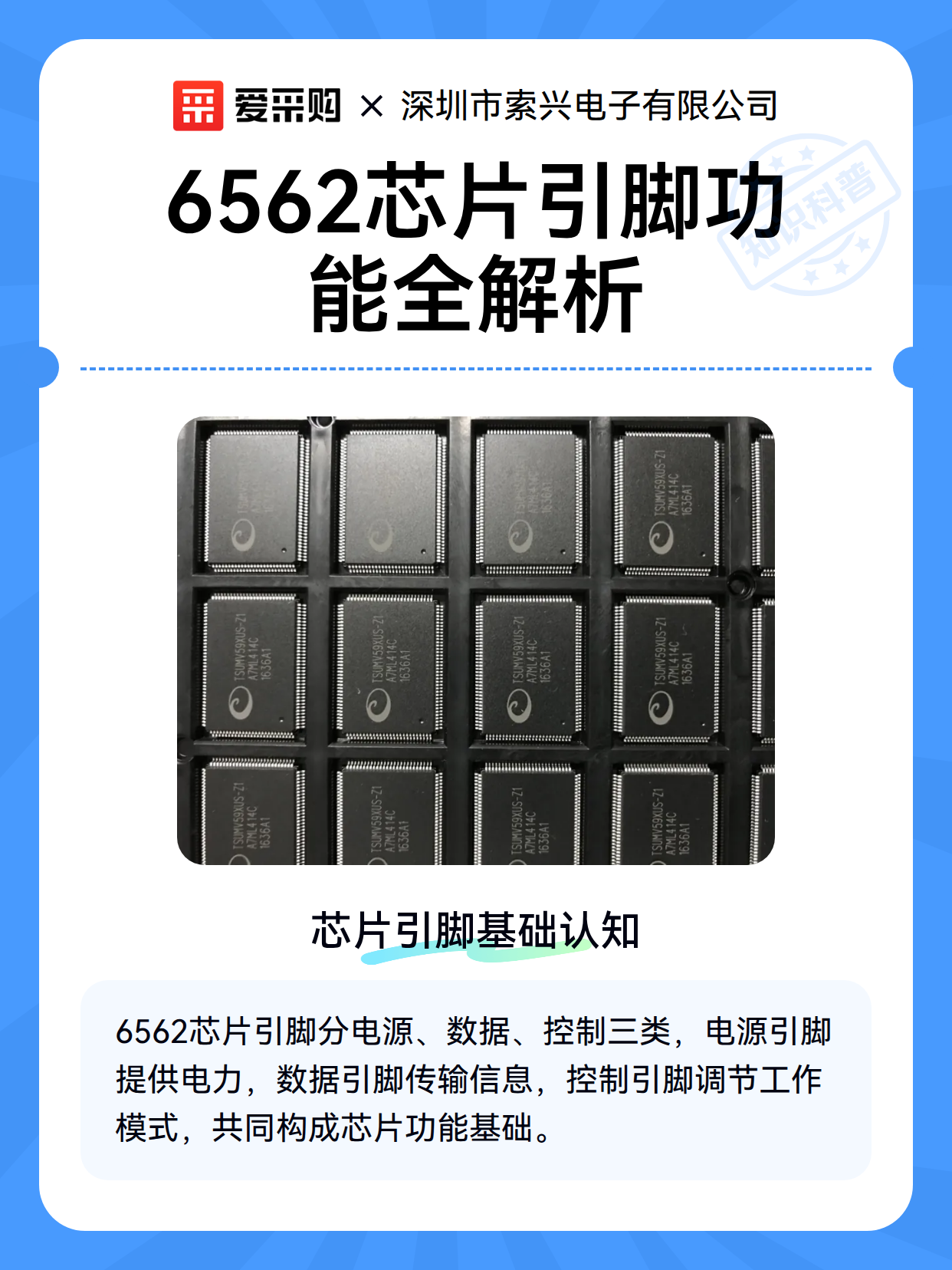

一、芯片引脚基础认知

6562芯片的引脚就像它的“手脚”，每个引脚都有独特的功能。这些引脚主要分为电源类、数据类和控制类三大类。电源引脚为芯片提供稳定的电力支持，是芯片工作的基础；数据引脚负责芯片与外部设备之间的数据传输，就像信息高速公路上的车辆；控制引脚则用于调节芯片的工作模式，让芯片能灵活应对不同任务。

二、核心引脚功能详解

1. 电源引脚：VCC引脚是芯片的“能量来源”，通常连接3.3V或5V电源，为内部电路供电；GND引脚则是“能量归宿”，所有电流最终都通过它回到电源负极，形成完整回路。

2. 数据引脚：以SPI通信为例，SCK引脚像节拍器，提供稳定的时钟信号；MOSI引脚负责将数据从主设备发送到从设备；MISO引脚则完成相反方向的数据传输。这些引脚协同工作，实现高速数据交换。

3. 控制引脚：RESET引脚如同“重启按钮”，当接收到特定电平时，芯片会恢复到初始状态；INT引脚则是“警报器”，当芯片检测到特定事件时，会通过这个引脚向外部设备发送中断信号。

三、引脚配置的实用技巧

在实际应用中，正确配置引脚至关重要。首先要仔细阅读芯片手册，了解每个引脚的最大电流和电压限制，避免损坏芯片。其次，对于多功能的引脚，要根据具体需求选择合适的工作模式。例如，某个引脚既可以作为普通GPIO使用，也可以配置为PWM输出，这时就需要根据项目需求进行选择。最后，要注意引脚之间的电气隔离，避免信号干扰影响系统稳定性。通过合理配置引脚，可以充分发挥6562芯片的性能优势，让电子设备运行得更加稳定高效。
