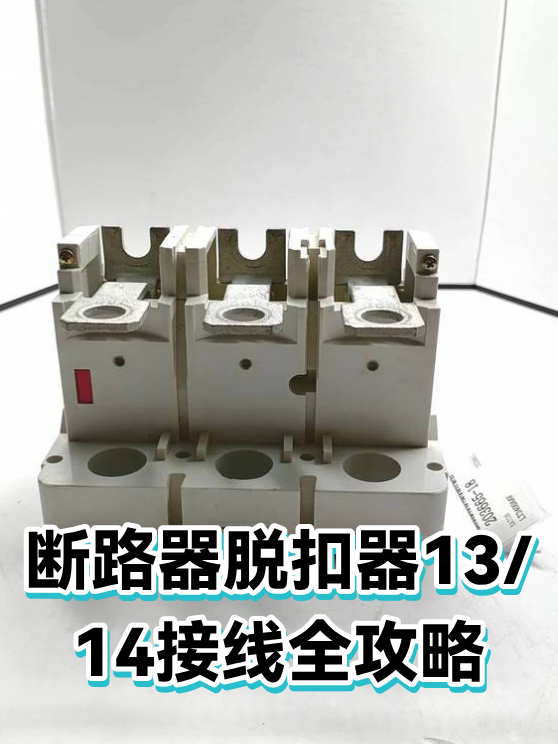

断路器脱扣器13/14接线全攻略

一、13/14接线：从原理到实操

想象一下，断路器脱扣器13/14就像电路的“安全卫士”，当电流异常时，它能迅速切断电源，保护设备安全。那么，这两个数字对应的接线端子怎么接呢？其实很简单：- 13号端子：通常接辅助常闭触点，用于在脱扣时发出信号（比如报警）。- 14号端子：接辅助常开触点，脱扣后闭合，可用于联动控制其他设备。

实操技巧：用万用表先测出常闭/常开触点，再对应接入13/14端子，接线前务必断电操作！

二、KA脱扣器：电流的“灵敏开关”

KA脱扣器是电流动作型脱扣器的简称，它的核心功能是过载保护。当电路中电流超过设定值时，KA会迅速触发脱扣机构，切断电源。它的工作原理类似“电流感应器”：

1. 电流通过线圈产生磁场

2. 磁场吸引衔铁动作

3. 衔铁推动脱扣杆跳闸

关键点：KA的额定电流需与电路匹配（比如10A电路选10A的KA），否则要么频繁误动，要么保护失效。

三、接线避坑指南：3个常见错误

新手接线时容易踩的坑，一个比一个隐蔽：- 错误1：13/14反接导致信号错乱（常闭接成常开，报警灯永远不亮）- 错误2：KA线圈电压与电源不匹配（比如用220V线圈接380V电路，直接烧毁）- 错误3：未区分脱扣器类型（热脱扣器接电流信号，电磁脱扣器接电压信号，混接会失灵）

安全贴士：接线后用绝缘胶带包好裸露部分，定期检查触点是否氧化，确保脱扣器动作灵敏。
