三相电接变频器全攻略
上海瑞进电源科技有限公司成立于2008年，总部位于上海市奉贤区柘林镇，专注变频电源、直流电源及岸电电源的研发与制造，产品涵盖单相/三相变频电源、高精度可编程电源等，广泛应用于工业与船舶领域，以专业技术与丰富经验为客户提供稳定高效的电源解决方案。
本文详解三相电接变频器的步骤与注意事项，包括电源线匹配、接地处理、接线顺序等，帮助读者安全高效完成接线，避免常见错误。

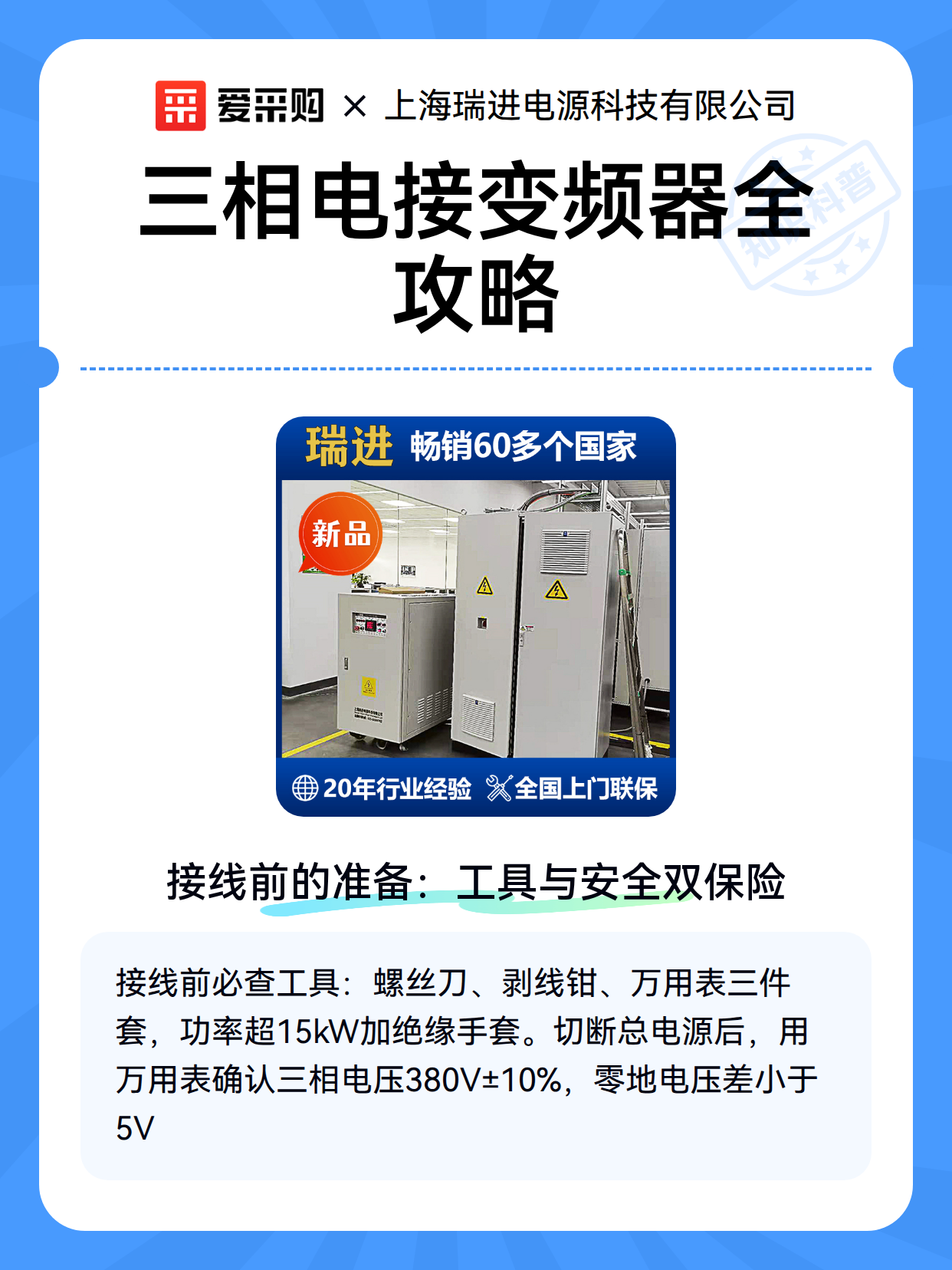

一、接线前的准备：工具与安全双保险
动手前先检查工具箱是否备齐：十字螺丝刀、剥线钳、万用表是基础配置，若变频器功率超过15kW建议准备绝缘手套。特别提醒：必须切断总电源！用万用表确认三相线电压为380V±10%，零线与地线电压差小于5V才能开始操作。变频器接线端子通常分为三组：- 电源输入端（R/S/T）：接三相电源- 电机输出端（U/V/W）：接三相电机- 控制端子区：含启动/停止、频率给定等信号线
避坑指南：曾有用户误将电源线接到电机端，导致变频器内部电容爆炸，维修费高达设备原价的40%！

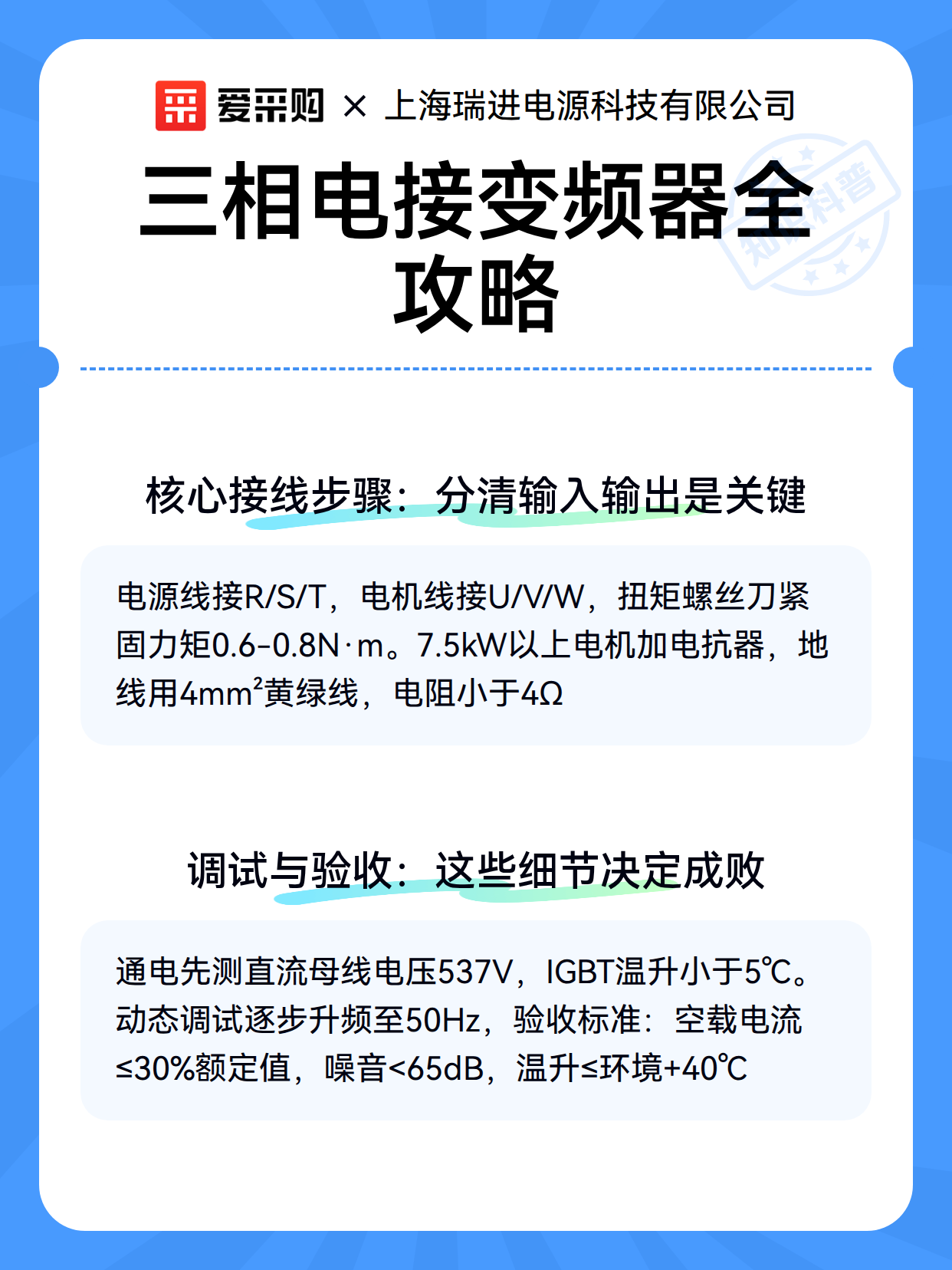

二、核心接线步骤：分清输入输出是关键
- 电源线连接：
用剥线钳处理线头，保留15mm裸铜线
将三相火线分别接入R/S/T端子，零线接N端（如有）
使用扭矩螺丝刀紧固，力矩控制在0.6-0.8N·m
- 电机线连接：
测量电机三相电阻，误差应小于2%
将U/V/W端子与电机对应相序连接
电机功率超过7.5kW时，建议加装电抗器抑制谐波
- 接地处理：
单独敷设4mm²以上黄绿双色地线
接地电阻需小于4Ω（潮湿环境要求更严）
实测数据：某工厂接线后空载运行，发现电机振动异常，检查发现是地线接触不良导致共模干扰，重新处理后振动值下降62%。
三、调试与验收：这些细节决定成败
通电后先进行
静态测试：
用万用表测量直流母线电压，应为√2×380V≈537V
检查IGBT模块温度，初始值应与环境温差小于5℃动态调试阶段：
设置电机参数（额定功率、电流、转速）
选择V/F控制模式启动
逐步提升频率至50Hz，观察电流波动
验收标准：
空载电流不超过额定值的30%
运行噪音低于65dB（1米距离）
温升控制在环境温度+40℃以内某物流公司接线后未做负载测试，直接满载运行导致变频器过热保护，经检查发现是电机轴承缺油增加负载，处理后设备连续运行180天无故障。
