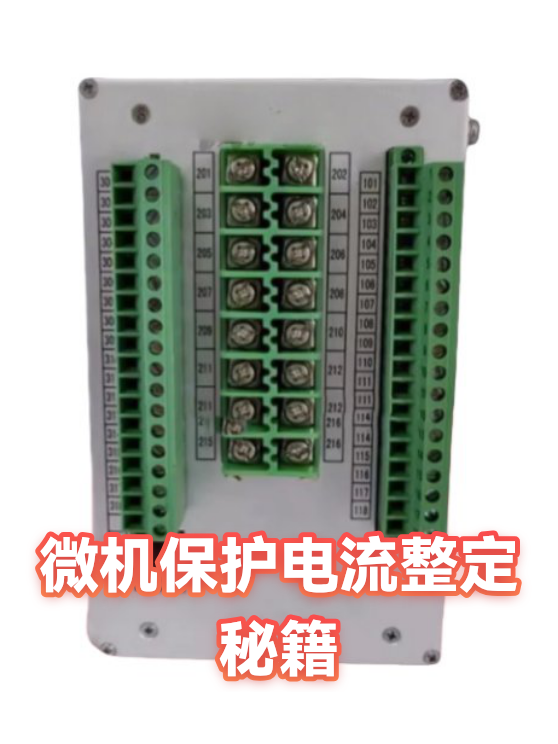

微机保护电流整定秘籍

一、电流整定：微机保护的“安全阀”

想象一下，电力系统像一条高速运行的火车，电流整定就是控制它不超速的“安全阀”。微机保护通过精准设定电流阈值，当电路出现短路、过载等异常时，能像闪电一样快速切断电源，避免设备损坏甚至火灾。关键参数有两个：动作电流（触发保护的最小电流值）和动作时间（从检测到异常到切断电源的延迟）。就像调整水龙头的开关，既要防止漏水（误动作），又要确保水管爆裂时能及时关停（快速响应）。

二、三步搞定电流整定：从理论到实战

第一步：摸清设备“脾气”

先收集电机、变压器的额定电流、启动电流等参数。比如，一台10kW电机额定电流约20A，启动电流可能飙到6倍（120A），整定时需避开启动阶段，防止误跳闸。

第二步：计算动作电流

根据设备类型选择公式：

• 电机保护：动作电流 = 额定电流 × (1.2~1.5)（考虑过载）

• 线路保护：动作电流 = 最大负荷电流 × 1.1（留10%余量）

若线路最大负荷80A，则动作电流设为88A，既能承受正常波动，又能拦截90A以上的异常电流。

第三步：设定动作时间

短延时（0.2~0.4秒）用于躲过电机启动，长延时（1~3秒）用于配合上级保护，避免越级跳闸。就像接力赛，每级保护的时间差要精准衔接。

三、整定优化：让保护更“聪明”

技巧1：分级保护

像搭建“防御塔”一样，低压侧保护动作时间短（0.2秒），高压侧延长至1秒，确保故障被最近的保护消灭，减少停电范围。

技巧2：动态调整

根据季节负荷变化修改参数。夏季空调负荷大，可将动作电流适当上调5%；冬季负荷轻，再调回原值，既安全又节能。

技巧3：模拟测试

用继电保护测试仪模拟短路电流，观察保护是否在设定值内动作。若120A应跳闸但实际未动，需检查整定值或硬件故障，避免“带病运行”。
