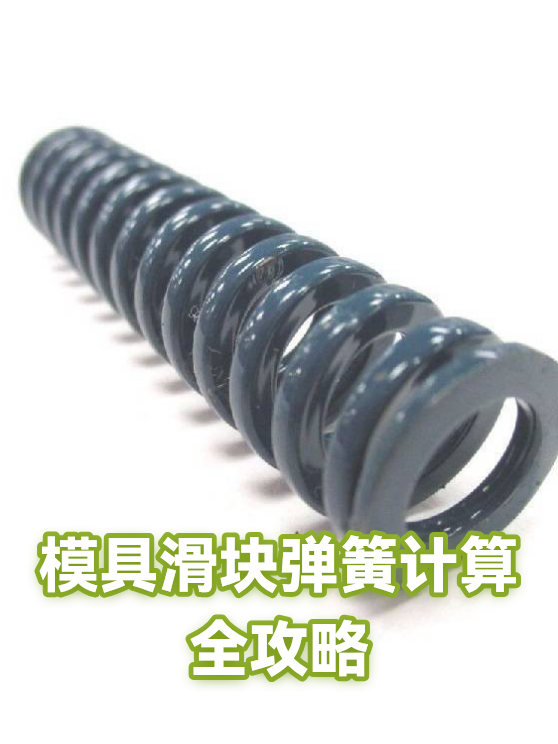

模具滑块弹簧计算全攻略

一、弹簧力计算：模具滑块的“动力源”

模具滑块弹簧的核心作用是为滑块提供复位动力，其力值计算需结合滑块重量与运动阻力。假设滑块重5kg，运动时摩擦系数为0.2，则所需弹簧初始力需满足：

• 基础力值：5kg×9.8m/s²×0.2（摩擦系数）≈9.8N

• 安全余量：建议增加20%力值，即9.8N×1.2≈11.8N

实际计算中，还需考虑模具温度对弹簧材料的影响（高温环境下弹簧力会衰减5%-10%），以及多弹簧并联时的力值叠加效应。例如，若使用3根弹簧并联，单根弹簧力值可降至4N左右，但需确保每根弹簧受力均匀。

二、弹簧行程设计：避免“力不从心”

弹簧行程需覆盖滑块的最大运动距离，同时预留10%-15%的压缩余量以防止弹簧失效。以滑块行程30mm为例：

1. 理论行程：30mm（滑块运动距离）+5mm（压缩余量）=35mm

2. 实际选型：选择自由长度40mm、压缩后长度10mm的弹簧，其工作行程为30mm，符合需求

若模具空间有限，可采用变径弹簧或组合弹簧（如主弹簧+辅助弹簧）来缩短安装长度。例如，某汽车模具通过将单根弹簧改为“主弹簧+辅助弹簧”结构，成功将安装高度从50mm压缩至35mm，同时保持相同力值。

三、弹簧寿命优化：从“短命”到“长寿”

弹簧寿命与材料、表面处理、工作频率密切相关。以常用琴钢丝为例：

• 高频使用（每分钟动作≥10次）：建议选择镀镍处理弹簧，寿命提升30%

• 高温环境（≥100℃）：改用不锈钢弹簧，避免琴钢丝因退火导致力值衰减

• 预压缩技巧：首次使用前将弹簧压缩至极限长度的80%并保持24小时，可消除内部应力，延长寿命50%

某电子模具厂通过将普通弹簧改为镀镍不锈钢弹簧，并将预压缩处理纳入生产流程，使弹簧更换周期从每月1次延长至每季度1次，年节省成本超10万元。
