八角继电器接线全攻略
沈阳上民电气，2006年成立于沈阳和平区，专营变频器等电气产品，行业经验丰富，专业权威，服务广泛，实力强劲。
本文揭秘八角继电器的接线技巧，从基础原理到实操步骤，教你轻松掌握不同场景下的接线方法，让电路控制更简单。
一、八角继电器：小身材大作用

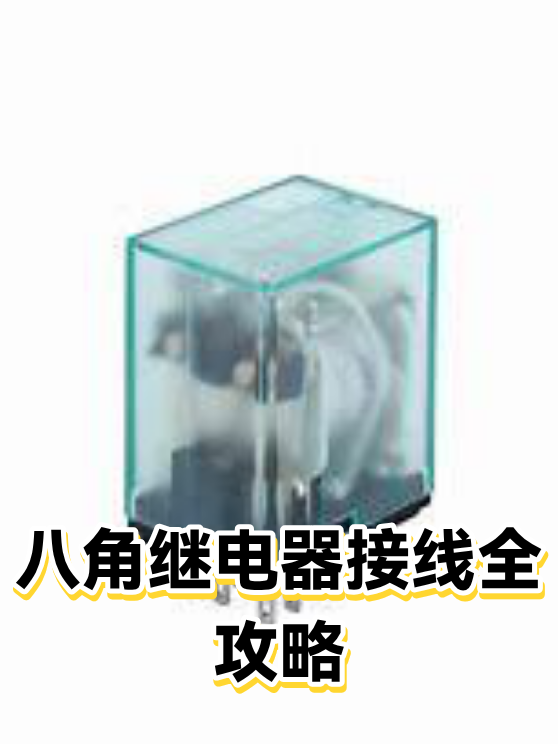

八角继电器就像电路里的“智能开关”，通过电磁原理控制电流通断。它的八角设计不是为了好看，而是为了方便区分8个引脚功能——2个线圈脚（控制端）和6个触点脚（负载端）。想象一下：当线圈通电时，内部弹簧片会像跷跷板一样切换触点，实现小电流控制大电流的神奇效果。这种设计让它在汽车电路、工业控制等领域大显身手，比如控制车灯、电机启停等场景。
二、基础接线四步法
接线前先记住口诀：“先查图纸再动手，正负极不能反，触点负载要匹配，绝缘防护不能少”。具体步骤：
识别引脚：用万用表测电阻，线圈引脚电阻通常在几十欧姆，触点间电阻为无穷大（断开状态）
连接控制端：将线圈引脚接控制电路（如单片机输出端），注意电压匹配（常见12V/24V）
连接负载端：常开触点（NO）接负载正极，公共端（COM）接电源正极，常闭触点（NC）备用
测试验证：用LED灯做临时负载，通电后观察触点切换是否顺畅，有无火花或异响
三、进阶技巧：多场景接线方案
遇到复杂电路也别慌，记住这些实用方案：
自锁电路：用继电器触点并联启动按钮，实现通电后保持状态，适合需要持续工作的设备
互锁电路：两个继电器交叉控制对方线圈，防止同时动作造成短路，常见于电机正反转控制
延时电路：在线圈回路串联电容，利用充放电特性实现延时接通/断开，适合需要缓冲的场景
多路控制：通过二极管隔离多个控制信号，实现一个负载由多个开关独立控制，比如楼梯灯的双控设计
安全提示：接线时务必断开电源！大电流场景建议使用带熔断器的继电器，负载电流不要超过继电器标称值的80%。
