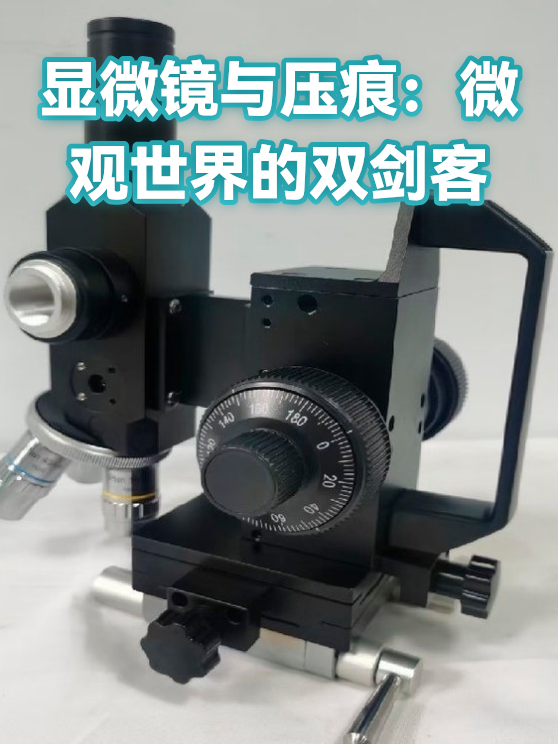

显微镜与压痕：微观世界的双剑客

一、扫描电镜：微观世界的“摄影师”

想象一下用手机拍摄微观世界——这就是扫描电镜（SEM）的魔法！它通过聚焦电子束扫描样品表面，激发出二次电子、背散射电子等信号，再将这些信号转换成图像。与传统光学显微镜不同，SEM能捕捉到纳米级的细节，比如金属表面的晶粒结构，或是生物样本的细胞膜纹理。更酷的是，它还能通过能量色散X射线光谱（EDS）分析元素组成，堪称材料研究的“全能相机”。

二、原子显微镜：触碰原子的“指尖”

如果说SEM是“看”，那么原子显微镜（AFM）就是“摸”。它通过微米级针尖在样品表面“扫描”，针尖与表面的相互作用力（如范德华力）会驱动悬臂振动，通过检测这种振动，就能绘制出表面形貌的三维地图。AFM的分辨率能达到原子级别，甚至能观察到DNA分子的螺旋结构。更厉害的是，它还能在液体环境中工作，让生物样本保持活性，是研究纳米材料和生物分子的理想工具。

三、纳米压痕技术：材料硬度的“量尺”

知道材料长什么样还不够，还得知道它有多“硬”——这就是纳米压痕技术的用武之地。它用纳米级压头（如金刚石锥）压入样品表面，通过测量压入深度和载荷，计算出材料的硬度和弹性模量。与传统硬度测试相比，纳米压痕的压痕尺寸更小（仅需几微米），对样品损伤更小，尤其适合薄膜、涂层等微小结构的力学性能测试。它还能通过连续加载-卸载曲线，分析材料的塑性变形行为，为材料设计提供关键数据。
