热继电器自锁保护电路接法全解析

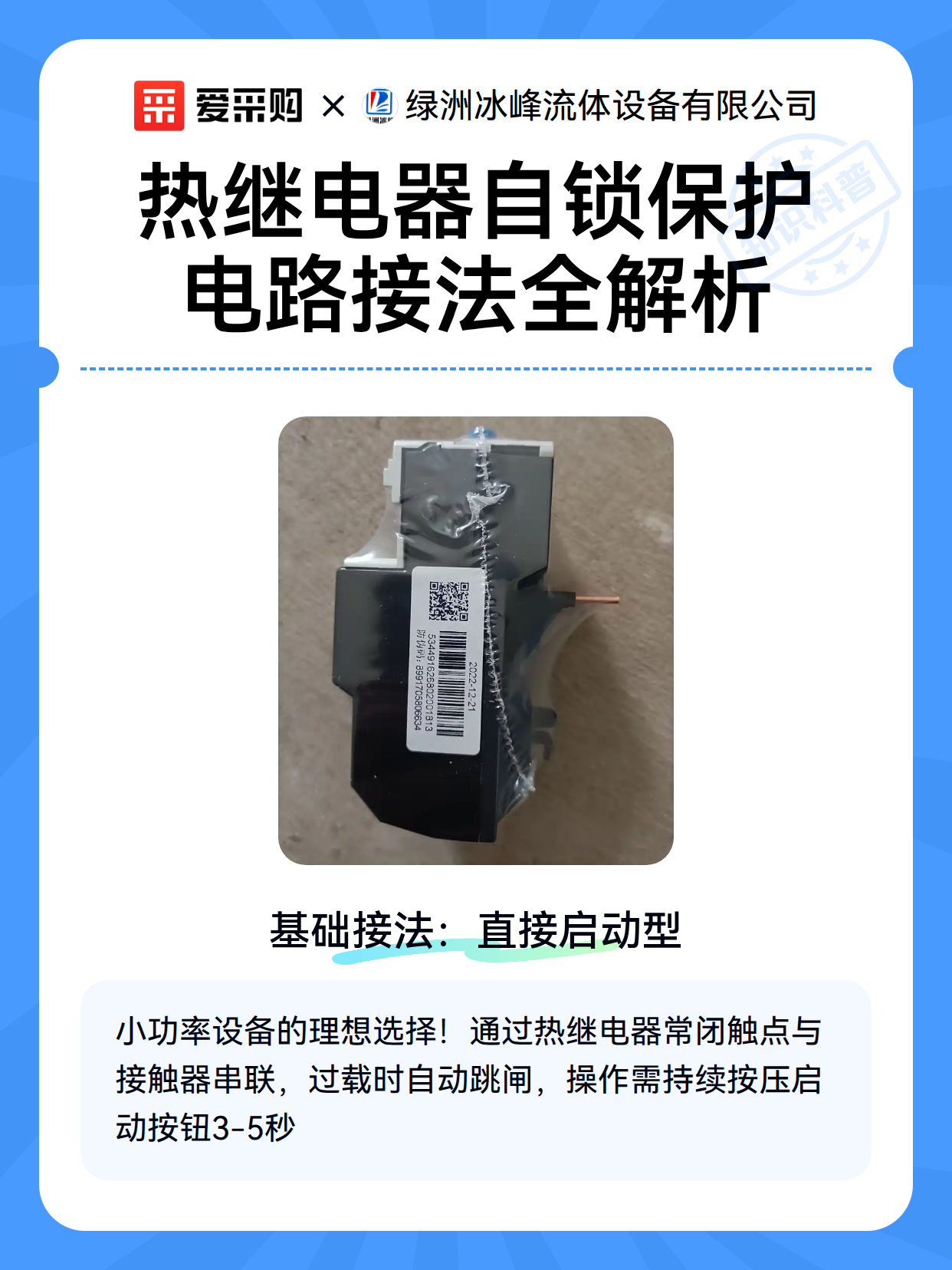

一、基础接法：直接启动型

这是最简单粗暴的接法，适合小功率设备。电路由电源、热继电器常闭触点、接触器线圈、启动按钮串联组成。当设备过载时，热继电器动作切断电路，接触器释放，电机停止。

• 核心原理：热继电器像温度计一样监测电流，超温自动跳闸

• 操作要点：启动时需按住按钮3-5秒，待接触器吸合后才能松手

• 适用场景：小型风机、水泵等单台设备控制

二、进阶接法：按钮控制型

在基础电路上增加自锁触点，实现一键启动/停止。当按下启动按钮时，接触器吸合，其辅助触点闭合形成自锁回路，即使松开按钮也能保持运行状态。

• 电路优势：

  1. 操作更便捷，无需持续按压按钮

  2. 故障时自动切断电源

  3. 维修时可手动断开自锁回路

• 接线技巧：自锁触点要并联在启动按钮两端，接触器型号需与电机功率匹配

三、高阶接法：复合控制型

结合远程控制与本地保护，在按钮控制基础上增加停止按钮和信号指示灯。通过不同颜色的指示灯实时显示设备运行状态（绿灯运行/红灯故障），适合需要集中监控的场合。

• 功能扩展：

  • 增加急停按钮实现快速断电

  • 接入报警装置实现过载声光提醒

  • 预留扩展接口方便后续升级

• 安全提示：所有接线端子必须使用绝缘护套，布线时保持20cm以上间距防止干扰
