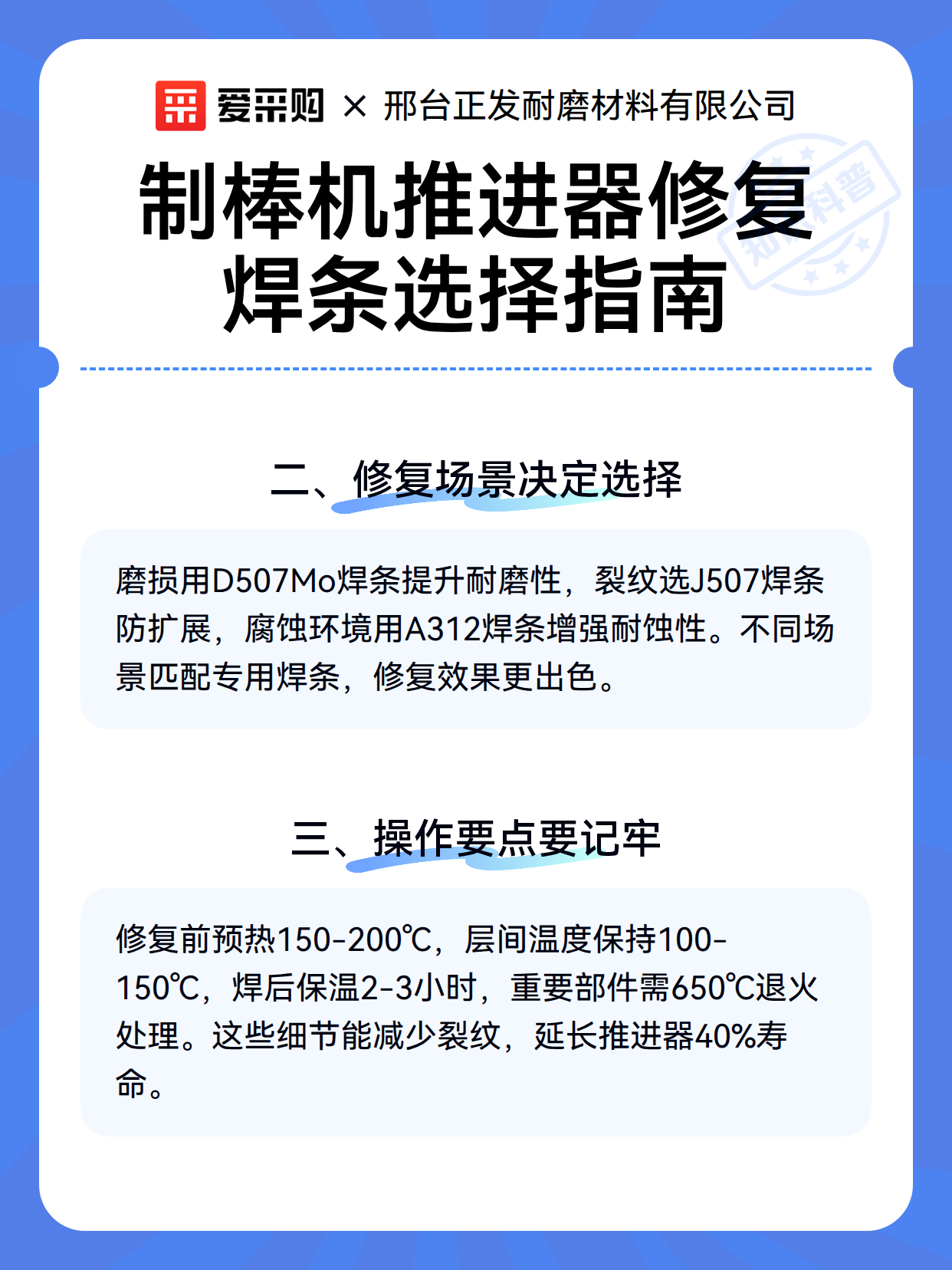

制棒机推进器修复焊条选择指南

一、材质匹配是关键推进器的材质就像它的“基因”，决定了修复时要用哪种“语言”沟通。常见的推进器材质分为两类：* 低碳钢推进器：这类推进器就像“好脾气先生”，适合用J422焊条修复。这种焊条熔敷金属抗拉强度约420MPa，焊缝成型美观，适合全位置焊接，修复后推进器表面光滑如新。* 不锈钢推进器：这类推进器是“精致派”，修复时要用A132或A302焊条。它们含铬量较高，能形成致密氧化膜，修复后耐腐蚀性提升30%以上，特别适合潮湿环境工作的设备。## 二、修复场景决定选择修复场景就像给推进器选“衣服”，不同场合要穿不同材质的“外衣”：1. 磨损修复：当推进器表面出现沟槽或划痕时，建议用D507Mo焊条。这种焊条含钼元素，能提高焊缝耐磨性，修复后的表面硬度可达HRC50-55，使用寿命延长2-3倍。2. 裂纹修复：遇到推进器出现裂纹时，J507焊条是理想选择。它属于低氢型焊条，焊缝金属含氢量低，能有效防止裂纹扩展，修复后焊缝强度比母材还高10%。3. 腐蚀修复：在酸性或碱性环境中工作的推进器，建议用A312焊条修复。这种焊条含镍量较高，修复后焊缝在腐蚀介质中的耐蚀性提升50%，特别适合化工行业设备。## 三、操作要点要记牢修复推进器就像给精密仪器做手术，这些细节决定成败：* 预热处理：修复前要用氧乙炔火焰将修复部位加热到150-200℃，像给金属“做热身”，防止焊接时产生裂纹。* 层间温度：多层焊接时，每层焊缝温度要保持在100-150℃之间，就像烤面包要控制火候，温度过高会导致晶粒粗大。* 焊后保温：焊接完成后，用石棉布包裹修复部位2-3小时，让金属慢慢冷却，就像给病人盖被子，能减少焊接应力。* 后热处理：对重要部件修复后，要进行650℃×2小时的退火处理，消除焊接残余应力，修复后的推进器使用寿命能延长40%。

想了解更多产品的具体功能？爱采购平台上有详细的产品参数和用户评价可以参考。快来看看吧！
