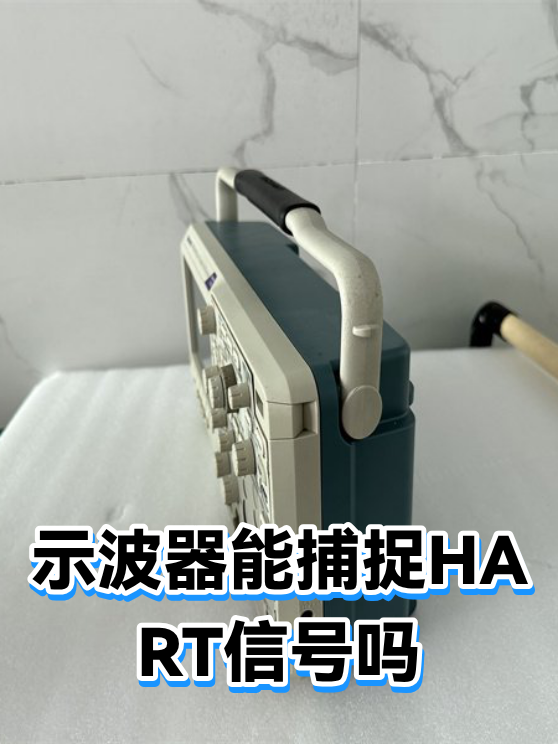

示波器能捕捉HART信号吗

一、HART信号与示波器的“初见面”

HART信号就像工业现场的“摩斯密码”，通过叠加在4-20mA模拟信号上的1.2kHz数字信号传递信息。而示波器则是电子工程师的“显微镜”，能捕捉电压随时间变化的波形。理论上，只要信号频率在示波器带宽范围内（普通示波器通常能覆盖200MHz以下），就能被检测到。但HART信号的特殊之处在于：它既是低频数字信号（1.2kHz），又需要与4-20mA电流环共存，这对示波器的灵敏度和抗干扰能力提出挑战。

二、捕捉HART信号的“三步法”

1. 选对探头：使用10:1衰减探头可避免信号过载，同时降低噪声干扰。若信号较弱，可切换至1:1探头（但需注意带宽限制）。

2. 设置触发：将触发模式设为“边沿触发”，触发电平调至1.2kHz对应的电压值（约0.5V峰峰值），可稳定捕捉脉冲信号。

3. 带宽匹配：HART信号主频为1.2kHz，但实际波形包含谐波。建议示波器带宽至少为5MHz，以准确还原信号形状。

实测案例：某化工厂用200MHz示波器成功捕捉到HART信号，但发现波形存在轻微失真。改用500MHz示波器后，信号细节（如脉冲宽度、上升时间）清晰可辨，为后续解码提供可靠依据。

三、示波器捕捉HART的“避坑指南”

1. 接地环路干扰：若示波器地线与设备共地，可能引入50Hz工频噪声。解决方法：使用隔离探头或断开示波器地线（需确保安全）。

2. 信号衰减：长距离传输会导致HART信号幅度降低。建议：在信号源附近测量，或使用信号放大器。

3. 探头负载效应：高阻抗探头（如10MΩ）对HART信号影响较小，但低阻抗探头可能改变电流环特性。优先选择高阻抗无源探头。

趣味比喻：捕捉HART信号就像用渔网捞鱼——网眼太大会漏掉小鱼（高频谐波），网眼太小会拖慢速度（低带宽）。选对“渔网”（示波器参数），才能轻松“捞”到目标信号！
