镍铝青铜焊接秘籍大公开

一、材料特性：先懂“脾气”再动手

镍铝青铜和它的“双胞胎”焊条，就像两个脾气相似的兄弟——都含镍、铝、铜三种元素，但比例不同。镍铝青铜本身耐腐蚀、强度高，常用于船舶、阀门等场景；而专用焊条则是为它量身定制的“补丁”，成分更接近母材，能减少焊接裂纹。关键点：焊接前先确认材料成分，避免用错焊条导致“水土不服”。比如，含铝量过高的焊条可能让接头变脆，含镍量不足则影响耐腐蚀性。

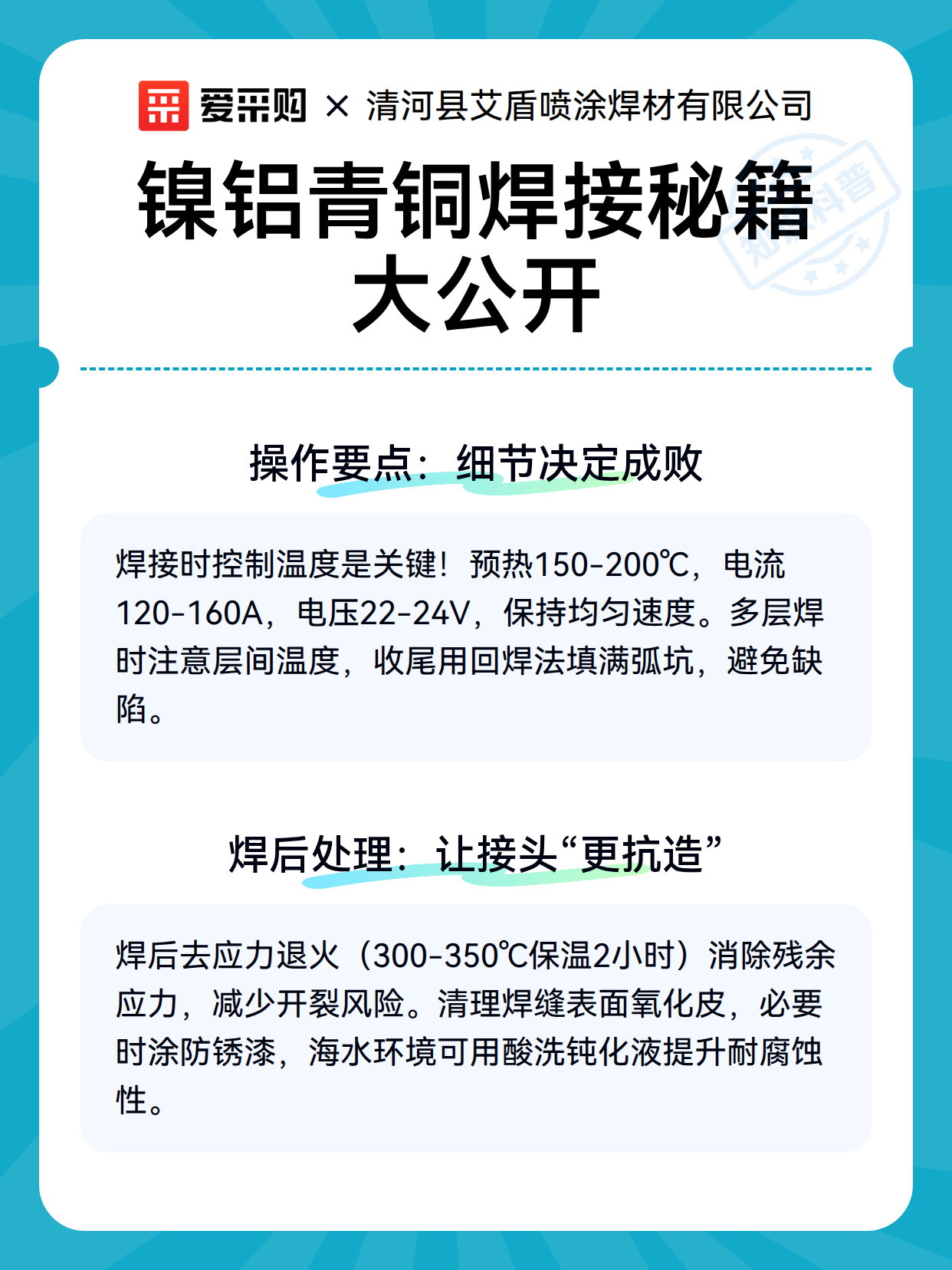

二、操作要点：细节决定成败

焊接时，温度是“灵魂”——镍铝青铜导热快，容易局部过热，导致裂纹或气孔。推荐步骤：

1. 预热：用氧乙炔火焰或电加热垫，将工件均匀加热到150-200℃，就像给材料“热身”，减少温差应力。

2. 焊接参数：电流控制在120-160A（根据板厚调整），电压22-24V，焊接速度保持均匀，避免“忽快忽慢”导致热量堆积。

3. 层间温度：多层焊接时，每层焊完后用红外测温仪检查，确保温度不低于100℃，防止冷裂纹。

4. 收尾技巧：焊缝末端用“回焊法”填满弧坑，避免缩孔。

三、焊后处理：让接头“更抗造”

焊接完成后，别急着收工！两步处理能让接头更耐用：

1. 去应力退火：将工件加热到300-350℃，保温2小时后缓冷，消除焊接残余应力，减少开裂风险。

2. 表面处理：用砂纸或钢丝刷清理焊缝表面的氧化皮和飞溅，必要时涂防锈漆，提升耐腐蚀性。

小贴士：如果焊接部位用于海水环境，焊后可用酸洗钝化液处理，进一步增强抗腐蚀能力，让接头“寿命翻倍”。

想了解更多产品的具体功能？爱采购平台上有详细的产品参数和用户评价可以参考。快来看看吧！
