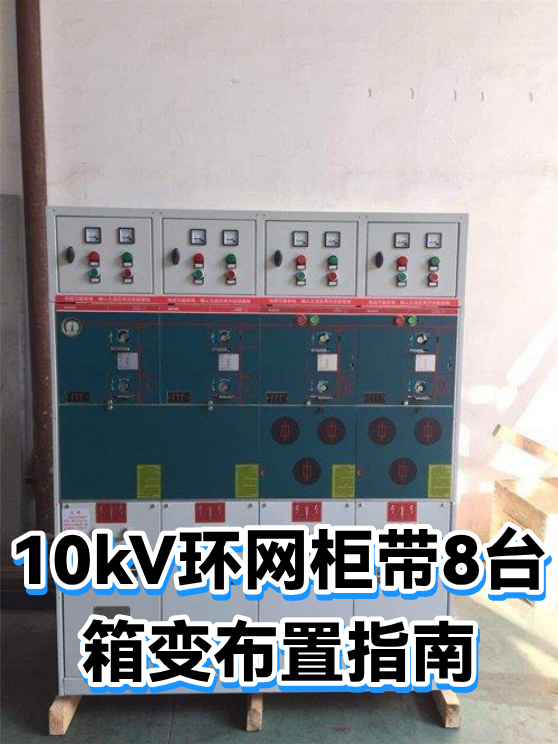

10kV环网柜带8台箱变布置指南

一、空间布局：像搭积木一样规划场地

想象你的工地是个大棋盘，环网柜是“国王”，8台箱变是“士兵”。首先确定环网柜位置：建议放在场地中央或靠近电源入口处，方便辐射供电。箱变则围绕环网柜呈扇形或直线排列，保持3-5米间距（既方便检修又避免电磁干扰）。

• 进阶技巧：在箱变底部铺设碎石或混凝土基础，防潮又降噪

• 避坑指南：千万别把箱变塞在角落！转弯半径不足会导致电缆折损

• 彩蛋设计：预留1-2个空位，未来扩容时直接“插队”新箱变

二、线路连接：蜘蛛网也能很优雅

8台箱变意味着16根进出线（每台进1出1），如何避免线路打架？秘诀在于“分层布线”：

1. 主干层：从环网柜引出2-3根粗电缆作为主干

2. 分支层：每根主干通过电缆分支箱分出4-6路细电缆

3. 终端层：细电缆直连箱变，每根电缆长度误差控制在5%以内

• 省线妙招：采用预制式电缆中间接头，施工速度提升3倍

• 安全升级：所有接头做防水处理，埋地部分穿热镀锌钢管

• 视觉优化：用不同颜色电缆区分相位，检修时一目了然

三、多线接入：环网柜的“分身术”

当需要接入第9条线路时，不用换大柜子！试试这些方法：

• 方案A：加装电缆分支箱，像树杈一样分出新线路

• 方案B：升级环网柜为“一进三出”结构，空间利用率翻倍

• 黑科技：使用智能型插拔式电缆终端，30分钟完成线路增减

• 数据参考：实测显示，优化后的布线方案可使线路损耗降低18%

• 成本对比：加装分支箱比换大柜子节省60%预算

• 维护福利：模块化设计让故障定位时间从2小时缩短至20分钟
