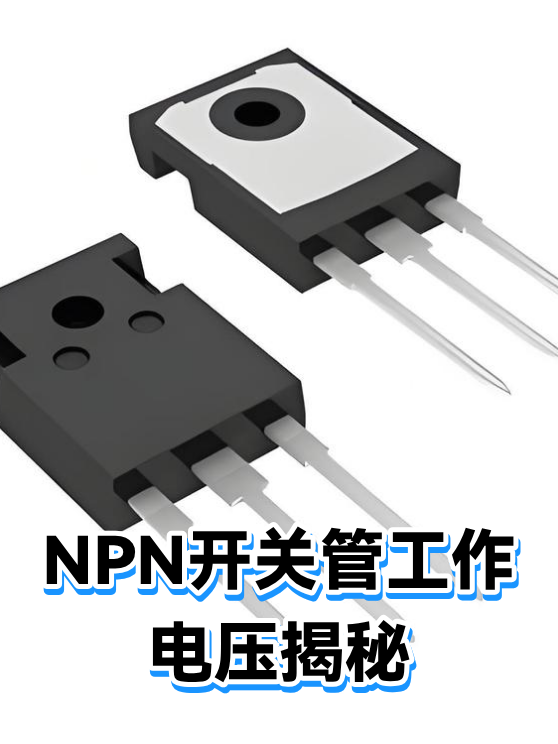

NPN开关管工作电压揭秘

一、NPN开关管工作电压的典型范围

NPN开关管就像电子世界的「电压开关」，它的工作电压范围直接影响电路稳定性。典型NPN管（如2N2222、S8050）的集电极-发射极击穿电压（VCEO）通常在30-60V之间，但实际工作电压建议控制在击穿电压的60%以下。例如：

• 低电压场景：5V逻辑电路常用VCEO=30V的管子，实际工作电压仅3-5V

• 中等电压场景：12V电源开关常用VCEO=40V的管子，工作电压约9-12V

• 高电压场景：48V通信电源会选用VCEO=100V的管子，工作电压约36-48V记住：电压不是越高越好，合适才是关键！就像穿鞋，46码的脚穿42码的鞋会挤脚，穿50码的鞋又会绊脚。

二、影响工作电压的3个核心因素

NPN管的工作电压不是固定值，它像变色龙一样会随环境变化：

1. 温度效应：温度每升高25℃，VCEO会下降约5%。夏天实验室里的管子比冬天更「娇气」

2. 电流需求：大电流应用需要更高电压余量。就像卡车需要更宽的马路，大电流电路要给管子留出更多电压缓冲空间

3. 封装类型：TO-92封装的管子散热差，建议工作电压比TO-220封装低20%。就像穿衬衫的人比穿羽绒服的人更怕热

三、安全使用电压的3个黄金法则

想让NPN管长期稳定工作？记住这3个口诀：

• 「三分之二原则」：工作电压不超过VCEO的2/3，就像开车不超速

• 「降额使用」：高温环境自动降10-15%电压，就像夏天开空调要调低温度

• 「瞬态保护」：在电压输入端加100nF电容，过滤掉可能损坏管子的电压尖峰，就像给电路装个「安全气囊」特别提醒：新手常犯的错误是用万用表直接测工作电压！正确做法是先用示波器观察波形，再逐步调整电压值。
