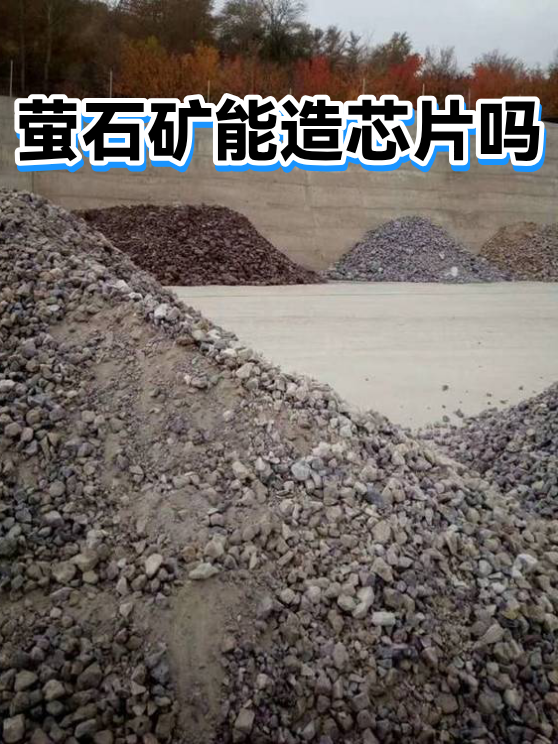

萤石矿能造芯片吗

一、从矿山到晶圆的奇幻变身

萤石矿（主要成分氟化钙）确实与半导体有密切关联。这种看似普通的矿物经过提纯后，能制成电子级氟化氢——芯片制造中的'蚀刻液'。就像雕刻家用酸蚀铜版画一样，这种特殊液体能在硅片上精确蚀刻出纳米级的电路图案。全球约15%的萤石产量最终流向电子行业，成为支撑智能设备的'隐形骨架'。

二、光刻环节的'透明卫士'

在更精密的芯片光刻环节，合成氟化钙晶体另有大用。其独特的光学特性使其成为高端光刻机镜头材料，能有效减少紫外激光的散射损耗。就像给显微镜装上超清镜片，让电路图案的投影精度达到头发丝的万分之一。不过天然萤石纯度不足，需经过复杂的人工晶体生长工艺才能达标。

三、资源与技术的双重博弈

虽然萤石作用关键，但半导体级应用面临两大挑战：一是高纯度氟化钙晶体生长良品率较低，二是环保要求日益严格。研究人员正在开发新型氟化物材料替代方案，同时改进矿石提纯工艺。未来萤石在半导体领域的角色，可能从'主力队员'转变为'特种兵'，专注特定制程环节。
