本文解析串联与并联电容器在电力系统无功补偿中的核心差异与应用原理。串联补偿通过抵消线路感抗提升输电能力，并联补偿则就近平衡负载无功需求。两种方式各具特点，适用于不同场景，共同保障电网稳定运行。

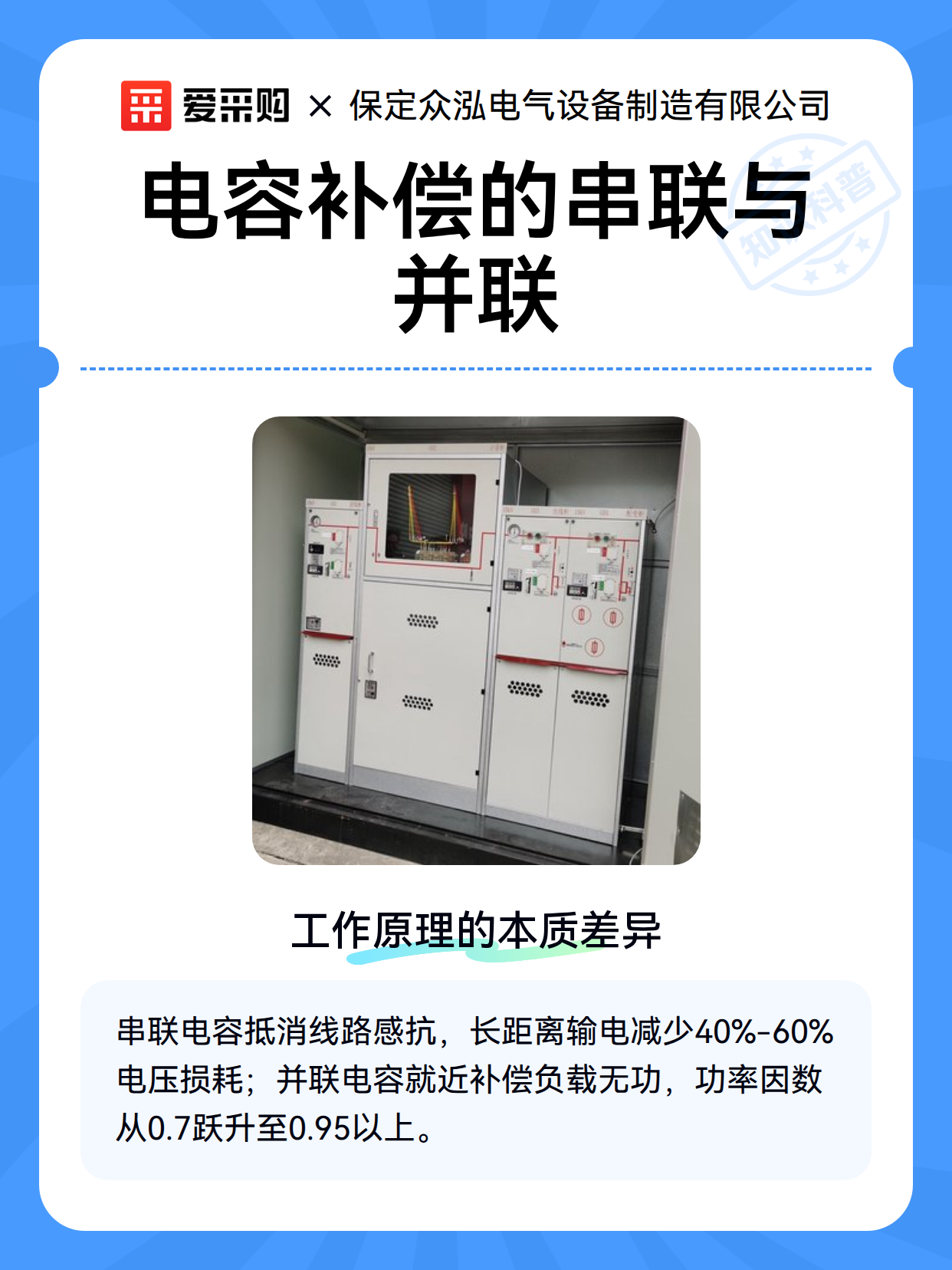

一、工作原理的本质差异
串联电容器像线路上的'减压阀'，直接抵消输电线路的感抗。当电流通过时，其容抗（Xc）与线路感抗（XL）方向相反，显著降低总阻抗。典型应用场景如长距离输电，能将线路电压损耗减少40%-60%。而并联电容器如同本地'无功仓库'，在变电站或负载端就近提供无功功率，补偿电动机等感性负载消耗的无功，使功率因数从0.7提升至0.95以上。
二、动态响应特性对比
串联补偿具有毫秒级响应速度，能自动跟踪线路电流变化。当系统发生短路时，其内置的保护间隙会瞬间旁路电容器，避免过电压损坏。并联补偿通常采用分组投切策略，响应时间为秒级，新型静止无功发生器（SVG）可缩短至10ms内。例如风电场的并联补偿装置，需要根据风机出力波动频繁调节容量。
三、应用场景选择指南
长距离架空线路优选串联补偿，500kV线路每公里串联补偿可提升输送容量15%-20%。配电网络则适合并联补偿，某工业园区实测显示，合理配置并联电容后变压器损耗降低32%。混合补偿方案正在兴起：特高压直流换流站同时采用两种方式，串联补偿解决谐波问题，并联补偿维持电压稳定。
