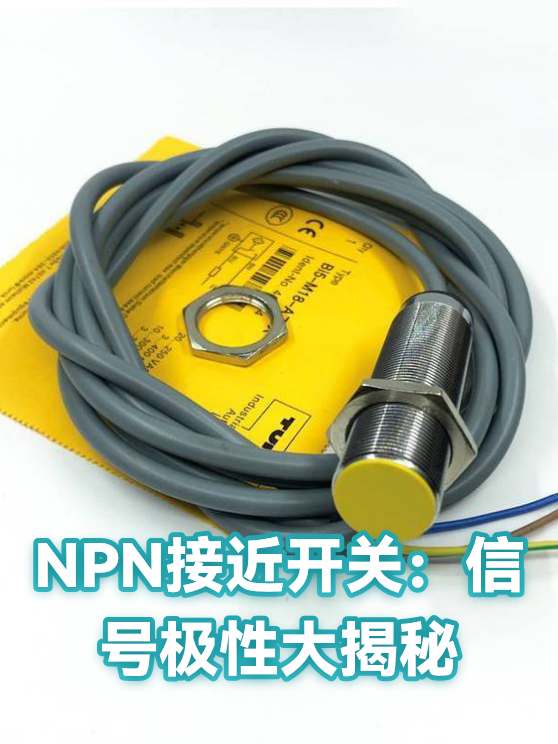

NPN接近开关：信号极性大揭秘

一、NPN接近开关的“信号语言”NPN接近开关就像一位沉默的“电信号翻译官”，它的反馈信号不是简单的“正极”或“负极”能概括的。它的核心原理是通过晶体管（NPN型）的导通与截止，输出一个低电平信号（通常接近0V）。当检测到目标物体时，晶体管导通，信号线与负极（0V）连通；无目标时，晶体管截止，信号线处于高阻态（相当于悬空）。这种设计让NPN开关更适合与需要“拉低电平”的PLC或控制器配合，就像用手指轻轻按下开关，触发一个明确的“动作信号”。## 二、为什么不是“正极信号”？很多人误以为反馈信号是“正极”，其实是因为混淆了信号类型。NPN开关的输出是电流沉型（Current Sinking），信号线本身不提供电压，而是通过导通让电流从负载（如PLC输入）流向负极。举个例子：如果把信号线比作一条“河流”，NPN开关的作用是“打开闸门”，让水流从高处（负载）流向低处（负极），而不是从正极“推”水流出来。这种设计能减少干扰，提高信号稳定性，尤其在长距离传输或工业环境中表现更可靠。## 三、实际应用中的“极性智慧”在实际接线时，NPN开关的信号线需要连接到控制器的“输入端”，而控制器的公共端（COM）必须接负极（0V）。如果接反（比如把COM接正极），开关导通时信号线会被强制拉到0V，但控制器可能无法识别这种“拉低”动作，导致误判。举个生活化的场景：就像你喊朋友帮忙关门，如果朋友站在门内（负极），你一推门（信号导通）就能关上；但如果朋友站在门外（正极），你推门反而会把门推开，完全达不到效果。理解这个逻辑，就能避免接线错误，让设备稳定运行。
