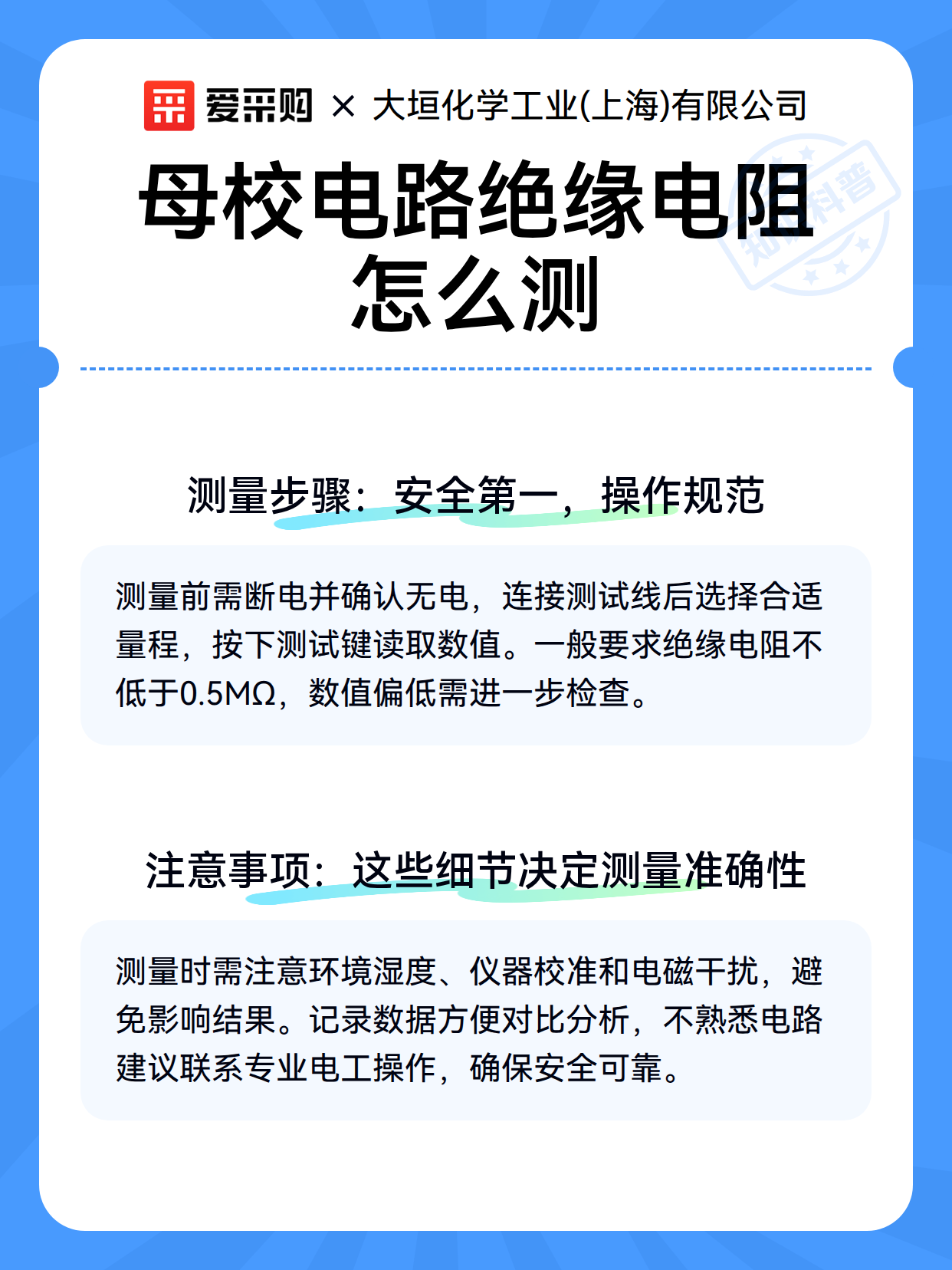

母校电路绝缘电阻怎么测

一、测量绝缘电阻的常用工具

要测量电路的绝缘电阻，最常用的工具是绝缘电阻测试仪（俗称“摇表”或“兆欧表”）。这种仪器能输出高压直流电，通过检测电流泄漏来计算绝缘电阻值。根据测量范围不同，可分为500V、1000V、2500V等规格，普通建筑电路用500V或1000V的即可。

如果手头没有专业仪器，也可以用万用表的电阻档临时应急，但测量结果不够准确，只能作为粗略参考。毕竟绝缘电阻通常需要达到兆欧级别，而普通万用表的电阻档量程有限，精度也较低。

二、测量步骤：安全第一，操作规范

1. 断电操作：测量前必须切断被测电路的所有电源，包括开关、断路器等，并用验电器确认无电。这一步是安全关键，千万不能省略！

2. 连接测试线：将绝缘电阻测试仪的“线路端”（L）接被测导线，“接地端”（E）接金属外壳或接地线。如果是测量两线之间的绝缘，就把L和E分别接两根导线。

3. 选择量程：根据电路电压等级选择合适的测试电压（如500V或1000V），然后按下“测试”按钮开始测量。仪器会显示绝缘电阻值，单位通常是兆欧（MΩ）。

4. 读取结果：稳定后读取数值，一般要求绝缘电阻不低于0.5MΩ（具体标准因电路用途而异）。如果数值偏低，说明绝缘可能老化或受潮，需要进一步检查。

三、注意事项：这些细节决定测量准确性

• 环境湿度：潮湿环境会降低绝缘电阻，测量前尽量保持环境干燥，或用吹风机吹干被测部位。

• 仪器校准：长期未使用的仪器需要先校准，确保测量结果可靠。

• 避免干扰：测量时远离强电磁场（如大功率电机、变压器），否则可能影响读数。

• 记录数据：每次测量后记录数值和日期，方便后续对比分析绝缘状态的变化趋势。

• 专业操作：如果对电路不熟悉，建议联系专业电工进行测量，避免误操作导致触电或设备损坏。
