变压器构造与符号解析

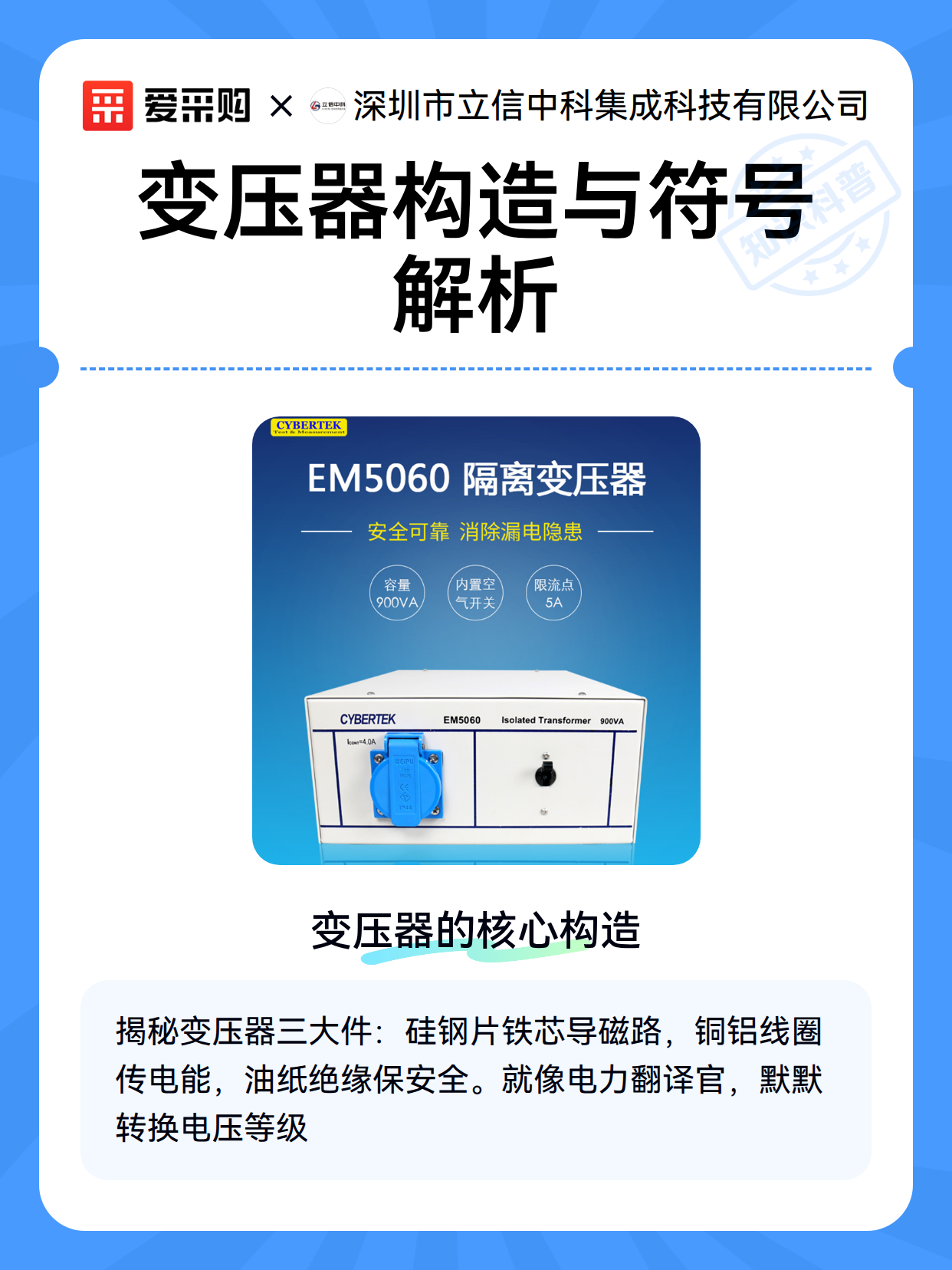

一、变压器的核心构造

变压器就像电力系统的翻译官，主要由三部分组成：

1. 铁芯：硅钢片叠成的磁路通道，负责高效传导磁场

2. 绕组：铜或铝线绕制的线圈，初级绕组接电源，次级绕组接负载

3. 绝缘系统：油纸或环氧树脂隔离高低压绕组，防止短路

二、变压器符号的奥秘

电路图中的变压器符号其实是个简化密码：

1. 基本符号：两个相邻的线圈表示绕组，中间竖线代表铁芯

2. 变种符号：带圆点的符号表示绕组极性，虚线框表示磁芯类型

3. 特殊标记：附加的三角形或波浪线暗示特殊变压器类型

三、构造与符号的关联逻辑

理解构造才能读懂符号背后的语言：

1. 线圈数量：符号中的线圈对数对应实际绕组数量

2. 铁芯暗示：符号中的连接线样式暗示铁芯材料特性

3. 比例关系：绕组符号的相对大小反映实际匝数比
