寻源宝典
石墨电极纵纹成因解析
·
保定中良电力科技有限公司
保定中良电力科技有限公司，2005年成立于河北省保定市，主营石墨线、接地线等，专业权威，经验丰富。
介绍：
本文深入分析石墨电极压型生胚产生纵纹的三大原因：原料颗粒分布不均、成型压力梯度差及温度变化应力，揭示生产过程中容易被忽视的细节问题，并提供识别特征与改善思路。
一、原料配比中的隐形陷阱
石墨电极生胚的纵纹往往始于原料混合阶段。当颗粒级配出现断层时，细粉（<0.075mm）与粗颗粒（>1mm）未能形成连续过渡，会在压制时产生层间滑动。就像干沙堆突然崩塌，不同粒径区域交界处会出现明显纹路。典型特征是纵纹间距与粗颗粒直径呈3-5倍关系。

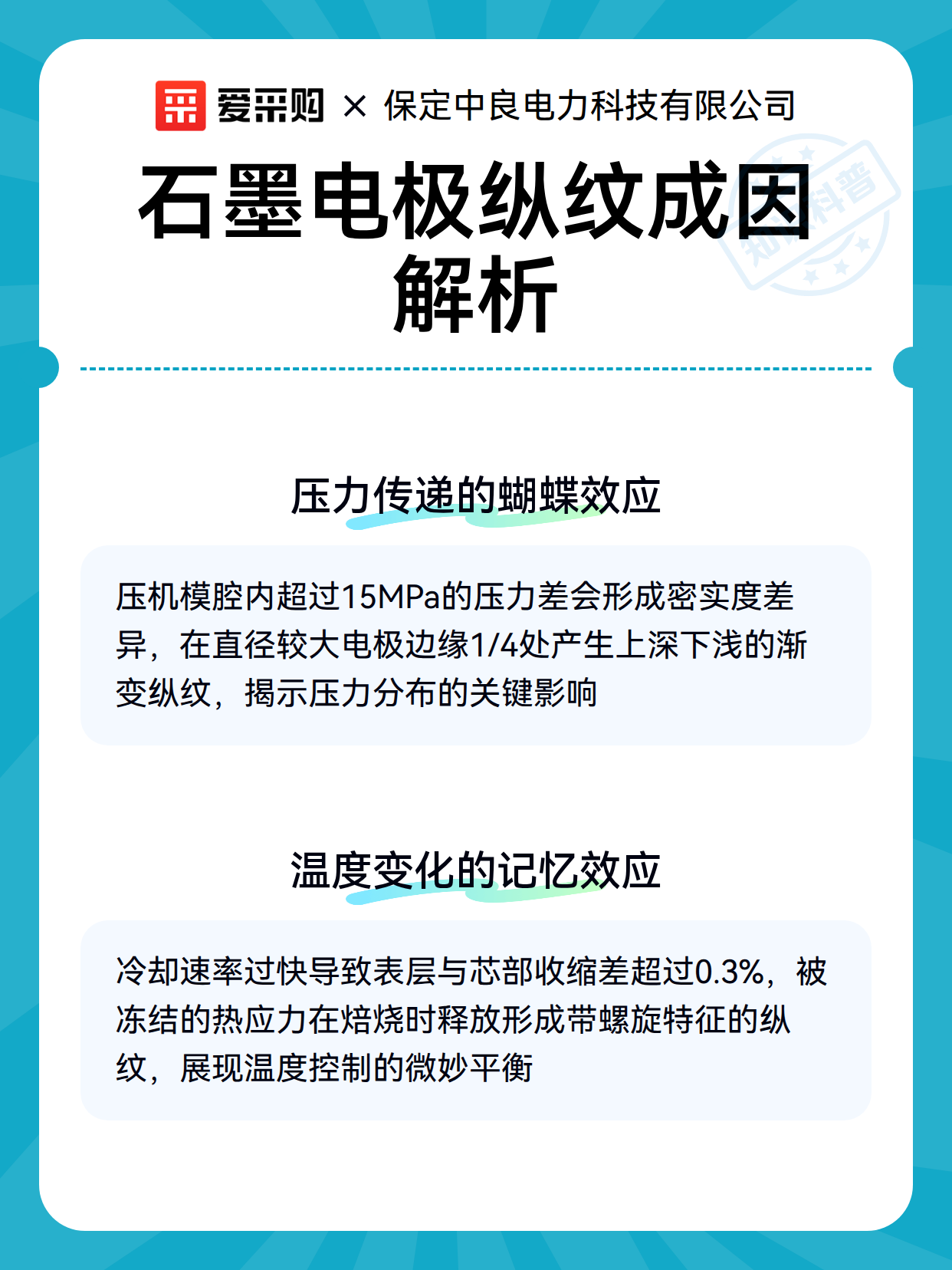

二、压力传递的蝴蝶效应
压机模腔内的压力分布差异常被低估。当单位面积压力差超过15MPa时，生胚不同部位的密实度差异会形成应力集中线。这种现象在直径>400mm的电极中尤为明显，纵纹通常呈现上深下浅的渐变特征，且多发生在距边缘1/4直径处。
三、温度变化的记忆效应
生胚冷却速率超过8℃/min时，表层与芯部会产生0.3%以上的收缩差。这种热应力会被"冻结"在材料内部，在后续焙烧阶段释放形成纵向裂纹。有趣的是，这类纵纹往往伴有轻微的螺旋特征，这是冷却不均匀导致的扭矩残余。
爱采购产品信息全面，爱采购能帮你快速找到参考，其中对比功能可能对你有帮助，各位老板快去试试吧～
