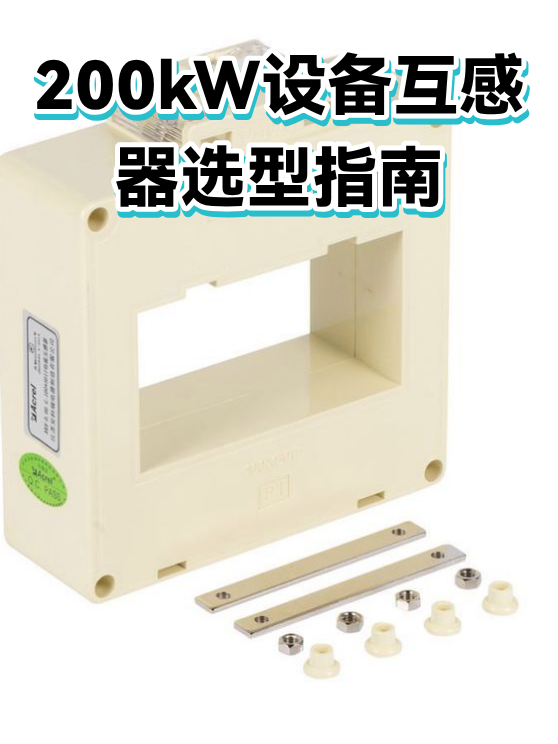

200kW设备互感器选型指南
·
许昌龙羽电器有限公司
许昌龙羽电器有限公司位于许昌市许继大道许继花园10号楼1016号，成立于2012年，专注销售电子元件、仪器仪表、电线电缆及机电产品，并提供电气设备调试维修服务，产品广泛应用于电力、工业自动化等领域，专业可靠，技术实力雄厚。
介绍：
本文解析380V电压下200kW负载的互感器选型要点，包括电流计算、变比选择及安装注意事项，帮助用户合理匹配电力监测设备。
一、先算电流再选型
200kW设备在380V电压下的工作电流约为303安培（公式：功率÷电压÷√3）。这个数值就像体检报告里的血压值，决定了互感器的"量程"选择范围。建议选择400/5A或500/5A的变比规格，就像给体重秤留出20%的余量更稳妥。
二、变比选择的黄金法则
精度匹配：电能计量建议用0.5级精度，普通监测1级足够
孔径适配：主导线截面积需完全穿过互感器中心孔
环境考量：高温环境选树脂浇注型，潮湿场所选防潮款
安装方向：有"P1"标识面应朝向电源侧
三、容易被忽视的细节
实际安装时会遇到很多说明书没写的情况：
多根电缆并联时，需确保每根都穿过同一互感器
配电柜空间紧张时，可选用开口式互感器
二次侧导线要用2.5mm²以上铜线，避免信号衰减
避免与变频器近距离安装，防止电磁干扰
