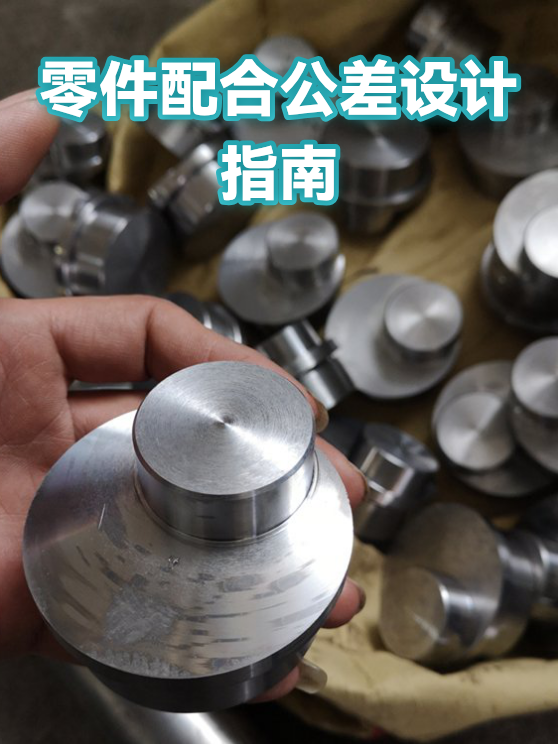

零件配合公差设计指南

一、配合公差设计基础：从概念到原则零件配合就像拼积木，公差就是每个积木块的尺寸误差范围。设计配合公差时，首先要明确两个核心原则：功能需求优先和经济性平衡。比如，发动机活塞与气缸的配合需要极高精度，而普通货架的层板间隙则可以适当放宽。设计前要问自己三个问题：这个配合需要传递动力吗？需要频繁拆装吗？是否涉及密封要求？答案将决定你选择过渡配合、过盈配合还是间隙配合。记住：公差不是越小越好，过紧的配合会增加加工成本，过松则可能导致零件松动或漏液。## 二、间隙配合的尺寸公差设计三步法间隙配合就像给零件留出"呼吸空间"，设计时要把握三个关键步骤：1. 确定间隙范围：根据使用场景计算最小间隙（防止卡死）和最大间隙（保证功能）。例如，旋转轴与轴承的间隙要确保润滑油膜形成，同时避免振动过大。2. 分配公差带：将总间隙合理分配给两个零件。通常采用"基孔制"或"基轴制"：基孔制固定孔的尺寸，调整轴的公差；基轴制则相反。建议优先选择基孔制，因为加工孔的成本通常高于加工轴。3. 验证配合效果：通过三维建模或实物样件测试，检查在极限尺寸组合下（孔最大+轴最小或孔最小+轴最大）是否仍能满足功能要求。特别要注意温度变化对材料热胀冷缩的影响。## 三、避免设计陷阱的实用技巧新手设计师常犯两个错误：一是忽略形位公差（如圆度、垂直度），导致看似尺寸合格却装配困难；二是未考虑表面粗糙度，粗糙的表面会实际减少有效间隙。推荐三个优化技巧：* 采用包容原则：在图纸上标注最大实体要求，允许实际尺寸在公差范围内波动时，仍能保证装配后的最小间隙* 设置安全裕度：在理论计算间隙基础上增加10-20%的余量，应对加工误差和长期磨损* 简化公差等级：同一组件中尽量使用相同的公差等级，比如全部采用IT7或IT8，减少生产管理复杂度记住：好的配合设计是让零件在装配时"刚好能进去，用久了不会松"，这需要理论计算与实际经验的完美结合。
