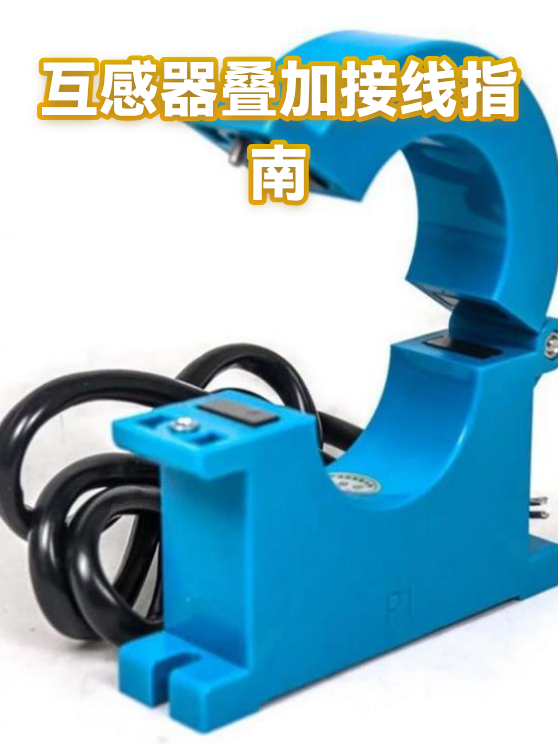

互感器叠加接线指南

一、互感器叠加原理

当需要同时测量主回路和分支回路电流时，可采用小互感器套接大互感器二次线的方式。这种接法就像给电路装上"放大镜"，既能监测主干流量，又能捕捉分支细节。关键要确保：

• 大互感器二次侧保持闭合

• 小互感器变比匹配测量需求

• 所有接线端子紧固无松动

二、具体接线步骤

1. 断电操作：先断开主电路电源，用验电笔确认无电

2. 识别端子：找到大互感器S1/S2二次输出端子

3. 串联接入：将小互感器初级线圈串联在大互感器二次回路中

4. 极性校验：保持所有互感器同名端方向一致

5. 负载检查：确保二次侧总负载不超过较小互感器的容量

三、安全注意事项

这种接法虽实用但存在风险点：

• 严禁开路：二次侧必须始终接有负载或短接

• 防磁饱和：叠加后总安匝数不宜超过铁芯承载能力

• 绝缘监测：定期检查层间绝缘电阻，建议值＞1MΩ

• 误差控制：叠加后系统误差可能增大，重要场合需实测校准
