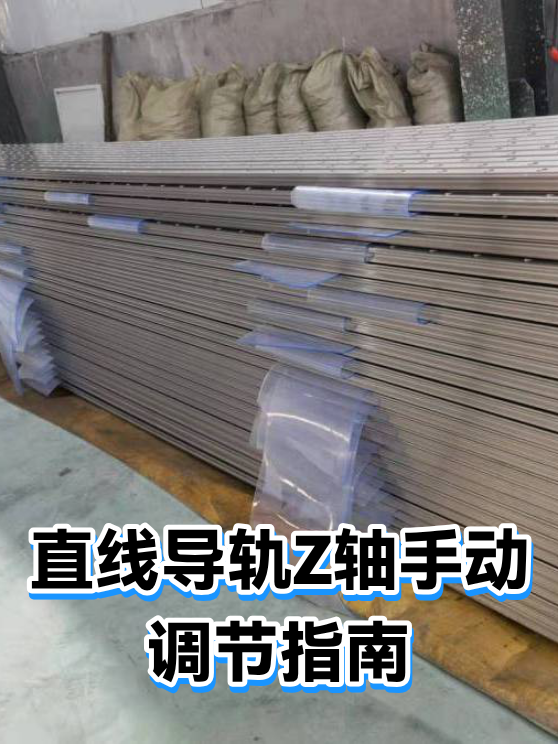

直线导轨Z轴手动调节指南

一、基础工具调节法：螺丝刀+滑块组合

最简单直接的方式是用螺丝刀直接调节滑块上的固定螺丝。先松开滑块与导轨的锁定螺丝，用内六角扳手缓慢旋转调节螺丝（通常位于滑块侧面），每转1/4圈用百分表测量位移量。这种方法适合精度要求不高的场景，比如3D打印机Z轴调平或简易工作台高度调整。

操作要点：

• 调节时需用水平仪辅助观察

• 每次调整后锁紧螺丝再测试

• 适合调节范围在±5mm以内的场景

二、精密微调装置：千分尺头改造

对精度要求更高的场景，可以改造滑块结构。在滑块侧面加装带千分尺头的调节组件：将千分尺螺纹端固定在滑块上，另一端连接可旋转的调节盘。通过旋转调节盘，千分尺的精密螺纹机构能实现0.01mm级的位移控制。这种方法常见于光学设备或半导体加工设备的Z轴调节。

改造步骤：

1. 测量滑块侧面可用空间

2. 选择合适量程的千分尺（建议5-10mm）

3. 设计简易固定支架（可用3D打印）

4. 安装后进行空载测试

三、进阶方案：弹性联轴器+调节螺杆

需要频繁调节的场合，推荐弹性联轴器方案。在滑块与执行机构间加装弹性联轴器，通过侧面的调节螺杆推动联轴器产生微量形变，从而实现Z轴位移。这种方法既能保证传动精度，又能实现±2mm的连续调节，特别适合需要动态调整高度的检测设备。

优势对比：

• 调节范围：比基础方法扩大3倍

• 重复精度：可达0.02mm

• 使用寿命：弹性元件可吸收振动，延长设备寿命
