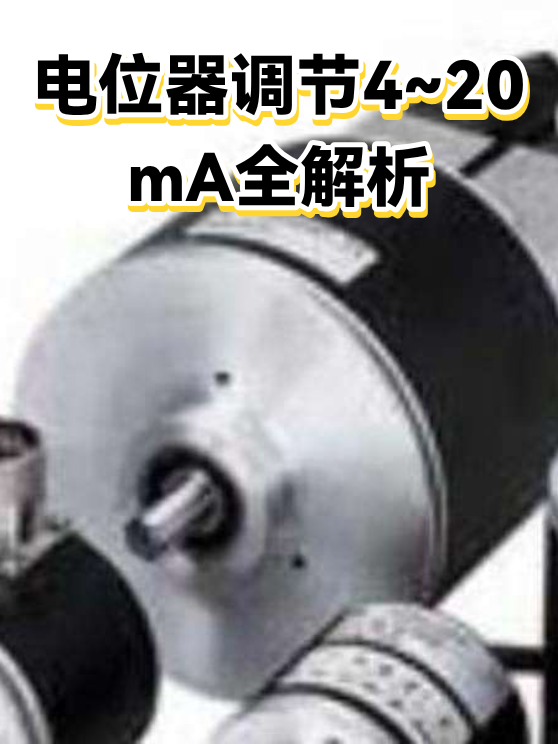

电位器调节4~20mA全解析

一、电位器与电流信号的基本关系

电位器本质是可变电阻器，通过改变阻值来影响回路电流。在4~20mA信号系统中，电位器可作为电流调节元件使用，但需满足两个条件：

1. 电位器阻值范围需匹配回路阻抗

2. 功率耐受值需大于回路最大功耗

例如：在24V供电的2kΩ负载回路中，使用1kΩ电位器可调节约8~20mA电流。

二、典型接线方案对比

实际应用中有三种常见接法：

• 串联调节：电位器与负载串联，直接改变总阻抗

• 并联调节：电位器与负载并联，分流部分电流

• 桥式调节：配合固定电阻组成电桥，实现精细调节

其中串联方案最简单，但调节线性度较差；桥式方案精度最高，但需要额外元件。

三、使用注意事项

1. 温度影响：金属膜电位器阻值会随温度变化0.05%/℃

2. 接触电阻：劣质电位器接触不良会导致电流跳变

3. 功率限制：常见电位器额定功率仅0.1~0.5W

建议在关键场合使用精密多圈电位器，并预留10%的调节余量。
