货梯限位开关接线全攻略
苏州费斯杰自动化技术有限公司成立于2011年，总部位于苏州工业园区，专业经销GEFRAN传感器、霍尼韦尔限位开关等国际品牌工业自动化产品，并自主研发"FASTECHNIK"系列传感器及控制器件。公司深耕工业传感领域十余年，具备从标准产品供应到定制化解决方案的全链条服务能力，产品广泛应用于机械制造、过程控制等领域，以原厂直供和技术权威性赢得市场信赖。
本文解析货梯限位开关的接线方法，包括与控制回路、接触器的连接要点，以及接线时需注意的安全事项，助你轻松搞定货梯安全装置。

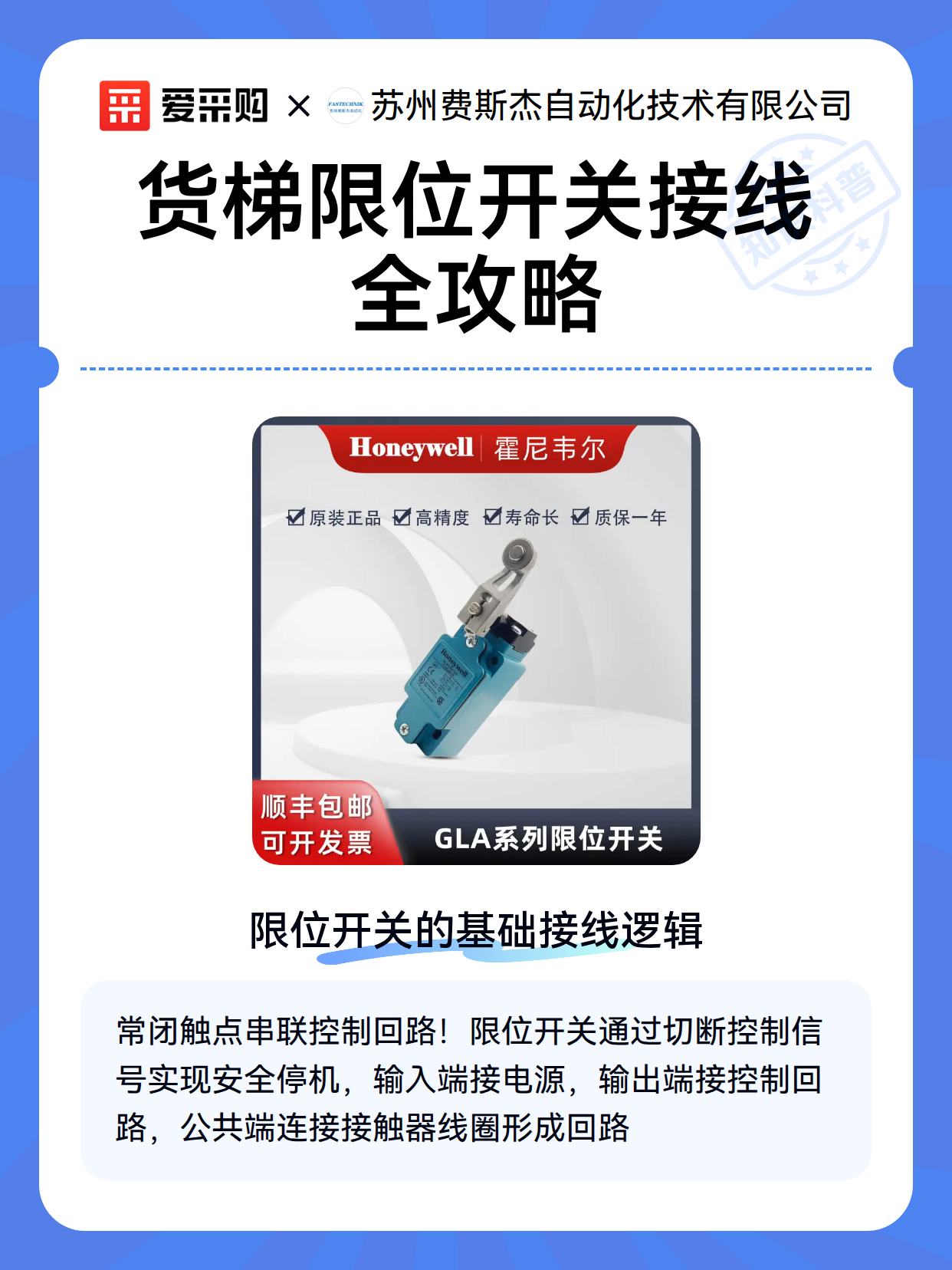

一、限位开关的基础接线逻辑
货梯限位开关就像电梯的“安全哨兵”，当货梯运行到顶层或底层时，它会自动切断电源防止冲顶或蹲底。它的核心接线逻辑是：常闭触点串联在控制回路中。具体来说：
输入端：接控制电源（通常是24V或36V安全电压），为开关提供工作电能
输出端：常闭触点（NC）接控制回路，当开关被触发时，触点断开切断控制信号
公共端：接接触器控制线圈的负极（或正极，根据电路设计），形成完整回路
举个例子：当货梯上升到顶层时，上限位开关被触发，常闭触点断开，接触器线圈失电，电机停止运行。这种设计既简单又可靠，是货梯安全的核心保障。
二、限位开关与接触器的连接要点
接触器是货梯电机的“开关手”，限位开关需要通过控制接触器来实现电机停机。连接时要注意这3个关键点：
触点类型匹配：限位开关要用常闭触点（NC），接触器线圈要用交流接触器（AC380V或AC220V）
接线顺序：电源→限位开关→接触器线圈→零线，形成完整控制回路
并联保护：上下限位开关要并联接入控制回路，确保任一开关触发都能切断电源
实际接线时，建议用不同颜色的电线区分：红色接电源正极，蓝色接零线，黄色接限位开关输出端，这样后期维护时一目了然。
三、接线时容易忽视的3个安全细节
绝缘处理：所有接线端子要用绝缘胶带包裹，防止短路引发火灾
触点测试：接线完成后，要手动触发限位开关，检查接触器是否能可靠断开
防水防尘：如果货梯使用环境潮湿，建议给开关加装防护罩，延长使用寿命
曾经有位维修师傅图省事，没给限位开关做绝缘处理，结果导致控制柜短路，整个货梯系统瘫痪了3天才修好。这些细节看似小事，却能避免大麻烦。
