仪表三线制控制原理
·
西安共辉电子科技有限公司
西安共辉电子科技有限公司成立于2014年，位于西安市经开区，专业研发销售压力变送器、温度仪表、流量计等工业自动化产品，提供系统集成及技术服务，产品广泛应用于能源、化工等领域，技术实力雄厚，行业经验丰富。
介绍：
本文解析电压表和压力表三根控制线的功能区别与共性原理，通过生活化类比说明信号传输逻辑，并给出实际应用中的注意事项，帮助读者快速理解工业仪表接线基础。

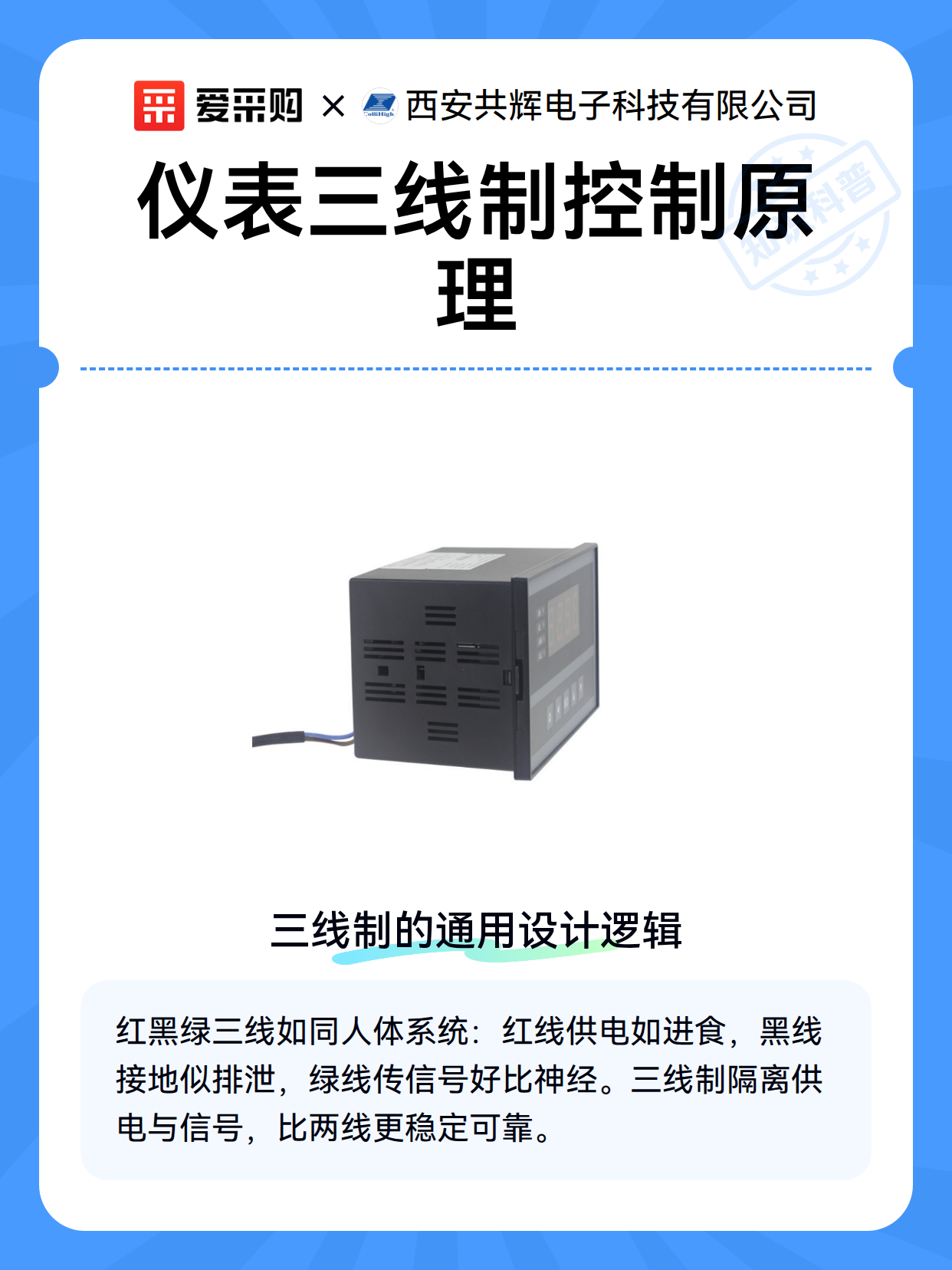

一、三线制的通用设计逻辑
仪表的三根控制线就像人体的神经系统：红线是电源正极（+24V），相当于给设备‘喂饭’的能量通道；黑线是电源负极（COM），如同代谢废物的排泄通道；绿线则是信号输出线（4-20mA），好比传递感觉的神经纤维。这种设计让测量和供电互不干扰，比两线制更稳定。
二、电压表与压力表的个性差异
- 电压表三线制
多用于直流系统监测，信号线直接反映被测电压值。例如电动车电池组检测中，绿线输出的0-5V信号对应电池0-100%状态。
- 压力表三线制
常见于液压系统，信号线输出与压力成正比的电流。注塑机压力监测时，4mA对应0压力，20mA对应满量程压力，12mA即表示50%负荷。
三、实际应用的黄金法则
防干扰布线：信号线要远离电机电缆，就像不让手机靠近微波炉
共地原则：所有仪表COM端需接同一接地桩，避免‘电位差吵架’
防水处理：户外安装时，接线口要朝下形成‘雨伞效应’
信号验证：用万用表测电流时，需串联而非并联测量，就像测水流要断开管道接入流量计
