IGBT好坏判断全攻略
励磁电子科技（上海）有限公司成立于2016年，总部位于中国（上海）自由贸易试验区临港新片区，专注电子元器件领域，主营新洁能、整流桥、IGBT等产品，覆盖半导体器件与功率模块，服务全球工业及科技客户，具备技术研发与进出口资质，专业实力雄厚。
本文教你如何快速判断IGBT模块的好坏，从外观检查到性能测试，涵盖静态电阻、动态波形等实用方法，帮你轻松避开故障雷区。

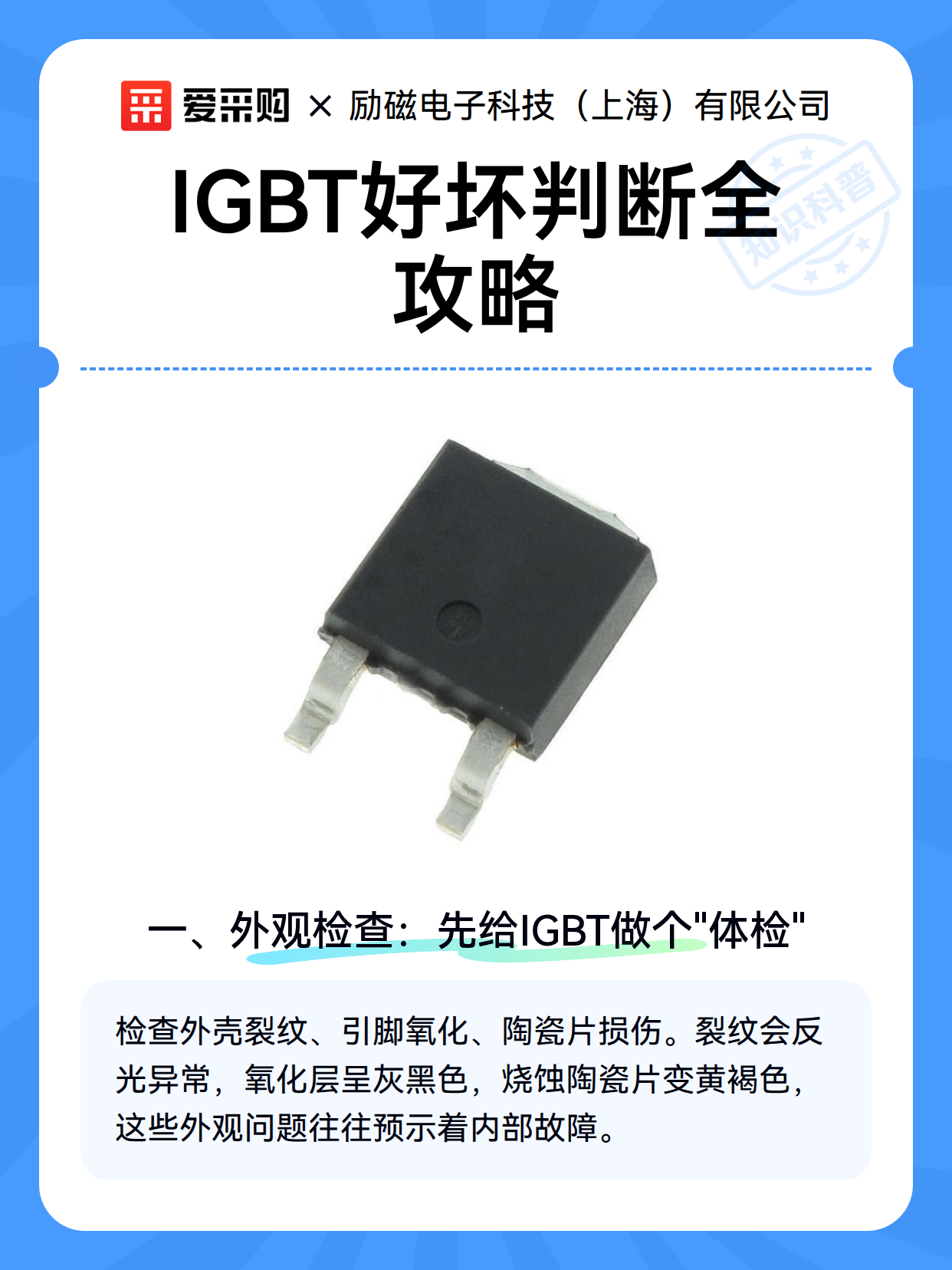

一、外观检查：先给IGBT做个"体检"
拿到IGBT模块先别急着上电测试，先做个"外观检查"更稳妥。首先看外壳有没有裂纹或变形，这可能是运输或过热导致的物理损伤。接着检查引脚是否氧化发黑，氧化严重的引脚会导致接触不良。最后用放大镜观察陶瓷片表面，如果有裂纹或烧蚀痕迹，说明这个模块可能经历过严重过载。
裂纹检查：对着光线转动模块，观察是否有反光异常的细缝
引脚氧化：用棉签蘸酒精轻轻擦拭，氧化层会呈现灰黑色粉末
陶瓷片损伤：正常陶瓷片呈乳白色，烧蚀后会变成浅黄色或褐色
二、静态测试：用万用表当"听诊器"
静态测试是判断IGBT好坏的基础方法，重点检测三个电极间的电阻值。将万用表调到二极管档，红表笔接G极，黑表笔接C极或E极，正常会显示0.5V左右的压降。如果显示无穷大，说明G极驱动电路可能断路；如果压降接近0V，则可能是内部短路。
C-E极测试：正常阻值应在兆欧级，低于100kΩ可能漏电
反向测试：C极接红表笔，E极接黑表笔，正常应显示无穷大
栅极测试：G极与C/E极间阻值应在10kΩ以上，过低可能栅极击穿
三、动态测试：让IGBT跑个"马拉松"
静态测试正常不代表IGBT完全健康，还需要做动态测试验证。可以用示波器观察开关波形，正常波形应干净利落，上升沿和下降沿时间对称。如果波形出现振荡或拖尾，可能是驱动电阻不匹配或寄生电容过大。更简单的方法是用负载测试仪，在额定电流下运行10分钟，观察温升是否超过80℃。
开关波形：上升时间应小于0.5μs，下降时间小于1μs
温升测试：室温25℃时，连续工作后温度不超过105℃
短路保护：人为制造短路，IGBT应能在10μs内关断
