介绍:
本文通俗讲解MOS管导通后的压降计算方法,从基本原理到实际应用场景,通过典型公式和简化模型帮助读者快速掌握这一关键参数的计算逻辑。

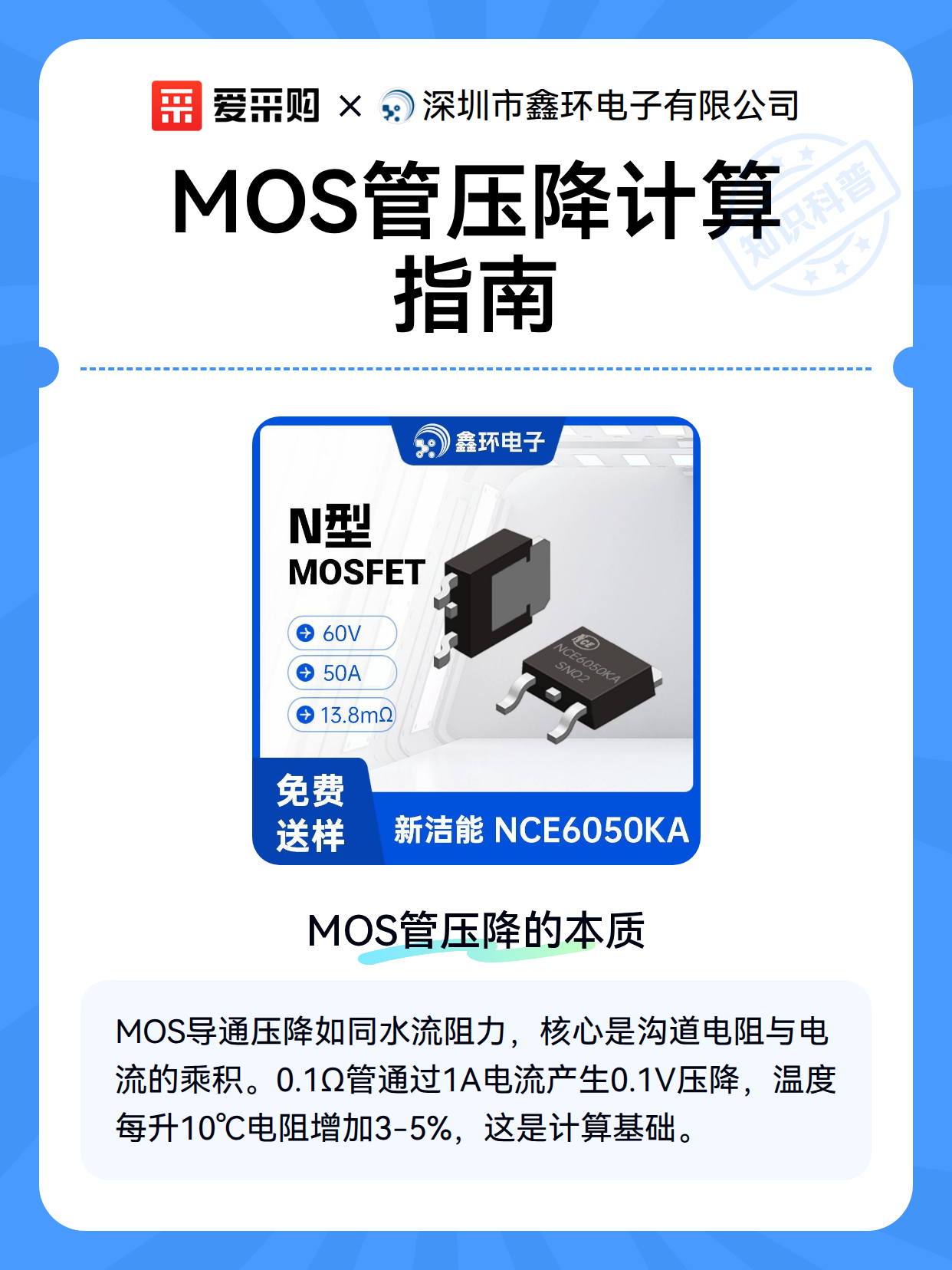

一、MOS管压降的本质
MOS管导通时的压降就像水流过狭窄管道时的阻力,主要由沟道电阻(Rds(on))和电流决定。举个形象的例子:当1A电流通过Rds(on)=0.1Ω的MOS管时,压降=1A×0.1Ω=0.1V。实际应用中还需考虑温度影响——结温每升高10℃,Rds(on)可能增加3-5%。
二、实用计算公式
工程中常用这个简化公式:
基础计算:Vdrop=I×Rds(on)
温度修正:Rds(on)_T=Rds(on)_25℃×[1+0.003×(T-25)]
并联应用:多管并联时总Rds(on)为单管的1/N
注意:大电流时需考虑封装引线电阻(约1-5mΩ)的叠加影响。
三、典型应用场景
不同场合的计算侧重点各异:
开关电路:关注瞬态导通损耗,需计算P=I²×Rds(on)
线性稳压:需确保最小压差(如LDO要求>0.3V)
电机驱动:大电流下要考虑PCB走线电阻(1oz铜箔约0.5mΩ/方块)
实测技巧:用万用表二极管档测D-S极压降,读数×3可估算Rds(on)。
