本文详细解析DO-214AA二极管的封装尺寸，包括长、宽、高及引脚间距等关键数据，帮助读者全面了解该型号二极管的物理特性。

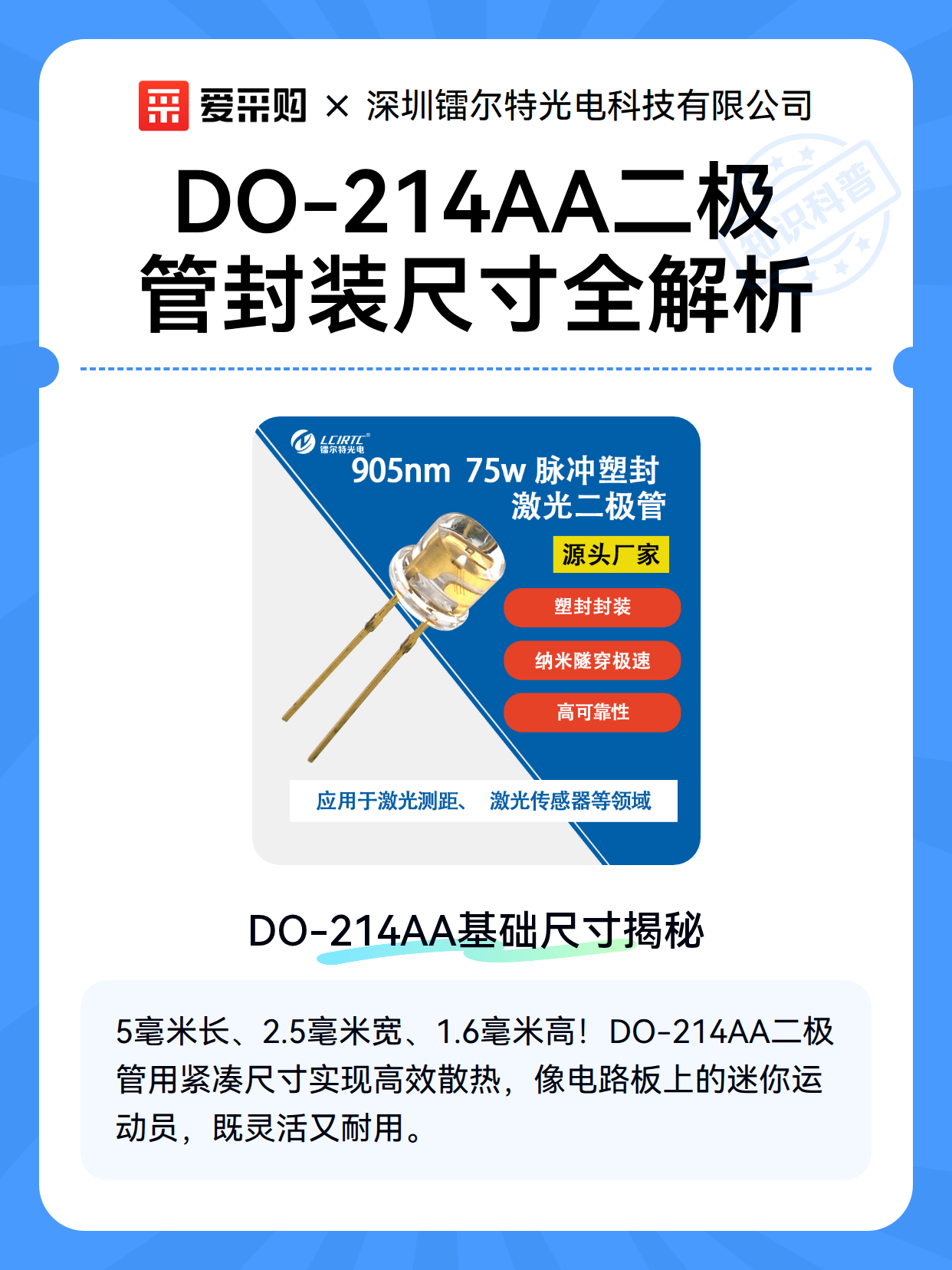

一、DO-214AA基础尺寸揭秘
DO-214AA二极管就像电路中的“小个子大力士”，它的封装尺寸设计得非常紧凑：
整体长度：约5毫米（不含引脚）
封装宽度：约2.5毫米
封装高度：约1.6毫米
这个尺寸让它在PCB板上既能节省空间，又能保持足够的散热面积，就像穿紧身衣的运动员，既灵活又耐热。

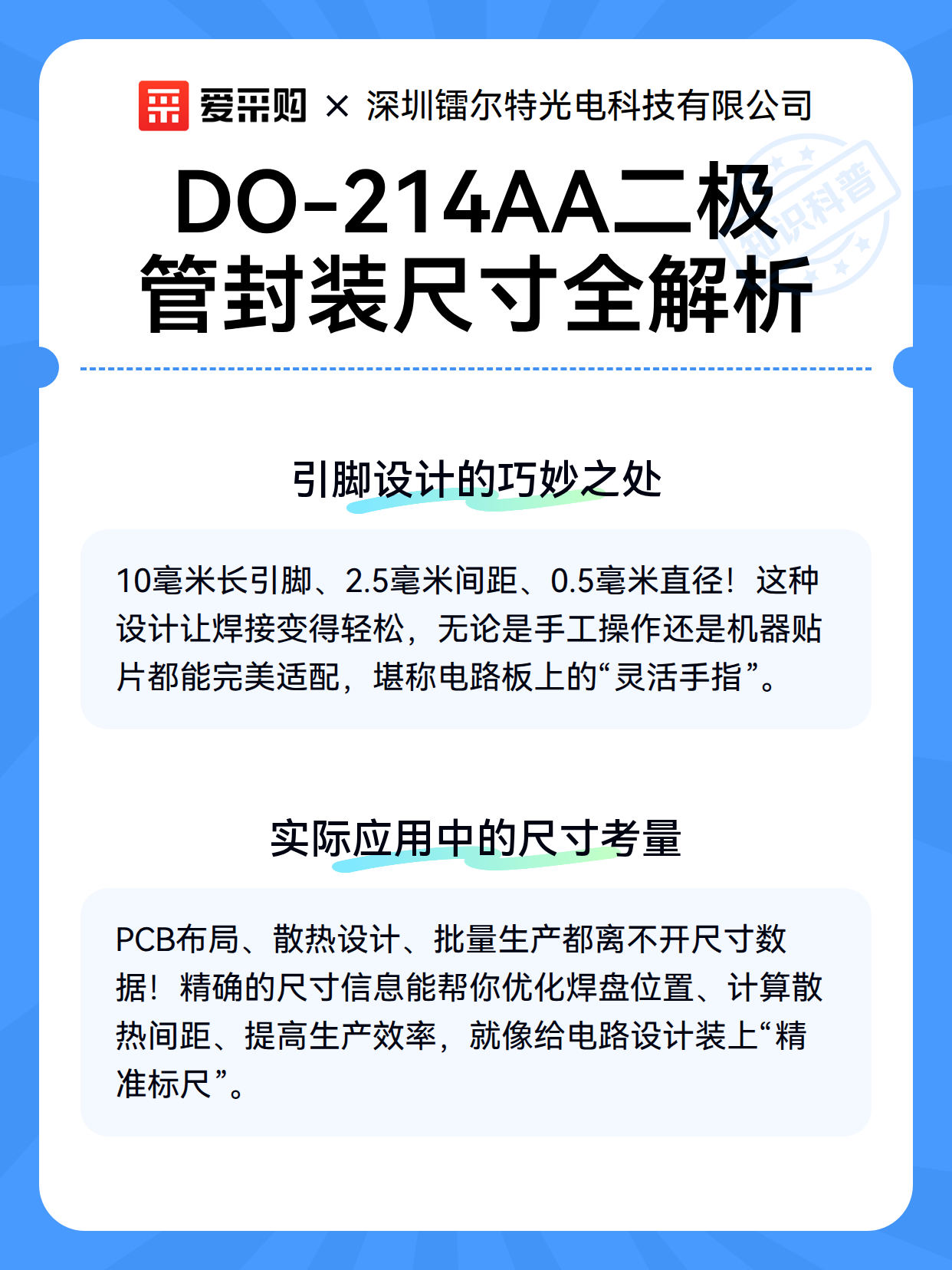

二、引脚设计的巧妙之处
别看它体积小，引脚设计可是大有学问：
引脚长度：约10毫米（标准长度，可根据需求修剪）
引脚间距：约2.5毫米（与常见焊盘间距匹配）
引脚直径：约0.5毫米（既保证导电性，又方便焊接）
这种设计让它在手工焊接和机器贴片时都能游刃有余，就像给电路板装上了“灵活的手指”。
三、实际应用中的尺寸考量
在实际使用中，这些尺寸数据能帮你解决不少问题：
PCB布局：知道宽度和引脚间距后，可以精确设计焊盘位置
散热设计：高度数据能帮助计算散热片与二极管的间距
批量生产：了解整体尺寸后，可以优化元件排列密度，提高生产效率
比如，在设计高频开关电源时，合理的元件间距能减少电磁干扰，就像给吵闹的邻居装上隔音墙一样有效。
