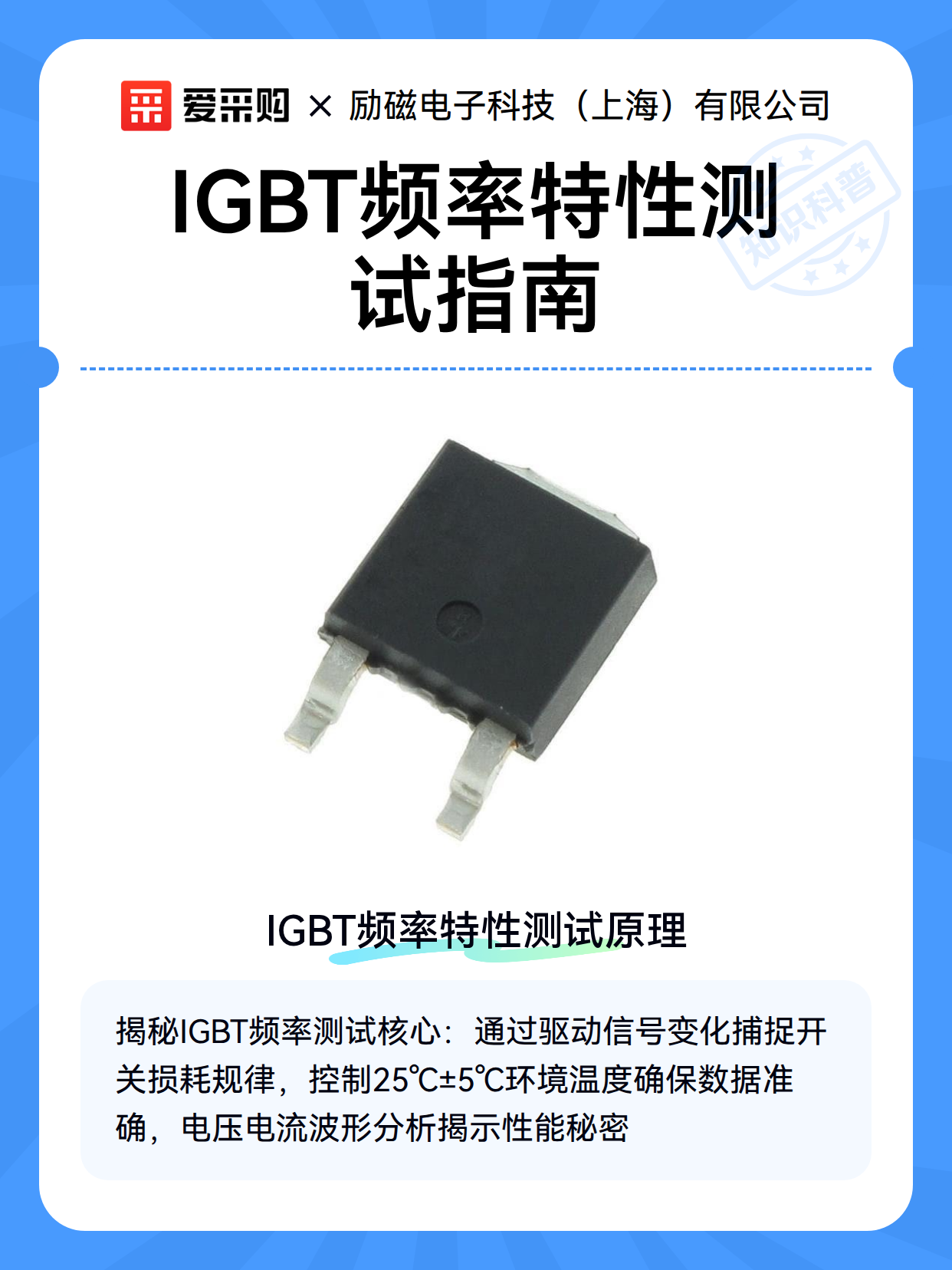

IGBT频率特性测试指南
·
励磁电子科技(上海)有限公司
励磁电子科技（上海）有限公司成立于2016年，总部位于中国（上海）自由贸易试验区临港新片区，专注电子元器件领域，主营新洁能、整流桥、IGBT等产品，覆盖半导体器件与功率模块，服务全球工业及科技客户，具备技术研发与进出口资质，专业实力雄厚。
介绍：
本文系统介绍IGBT频率特性的测试方法，包括测试原理、关键步骤和注意事项，帮助读者准确评估IGBT在不同频率下的性能表现。
一、IGBT频率特性测试原理
IGBT的频率特性直接影响其在开关电路中的表现。测试时主要关注两个核心参数：开关损耗和导通压降随频率的变化规律。通过信号发生器产生不同频率的驱动信号，配合示波器采集电压电流波形，可以计算出开关过程中的能量损耗。测试环境温度建议控制在25℃±5℃，避免温度波动对结果产生影响。
二、测试步骤详解
搭建测试电路：将IGBT接入测试回路，确保栅极驱动电路阻抗匹配
设置测试条件：从1kHz开始逐步提高频率，每次变化记录关键数据
数据采集分析：使用差分探头测量Vce和Ic，计算每个频率点的开关损耗
绘制特性曲线：将不同频率下的参数变化可视化，找出性能拐点
三、测试中的注意事项
测试过程中需特别注意寄生参数的影响。PCB布局不合理会导致测试结果偏差，建议采用开尔文连接方式。散热条件要保持一致，连续测试时应监控器件温升。对于并联使用的IGBT模块，需要单独测试每个单元的频率特性，确保参数匹配度。
