揭秘逻辑板核心材料PCB的内部构造，从基础铜层到精密线路，再到绝缘材料的巧妙搭配，带你认识这块电子设备中的‘隐形骨架’如何承载电流与信号。
一、PCB的骨架：铜箔迷宫

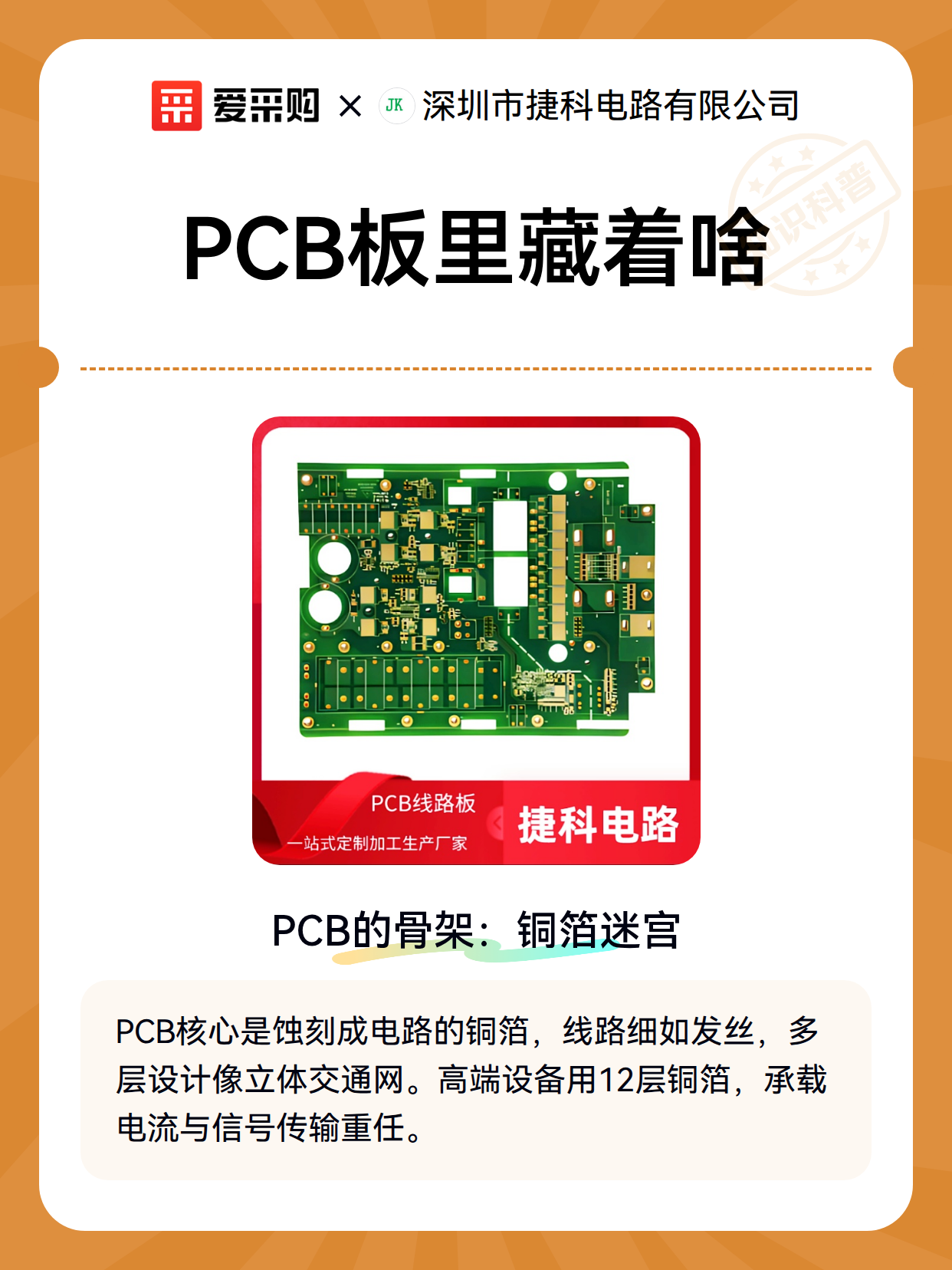

PCB的核心是一张比纸还薄的铜箔，通过化学蚀刻变成精密电路。这些铜线宽度可达头发丝十分之一，像城市道路网般纵横交错，负责电流传输。不同层数的PCB会叠加多张铜箔，层间用半透明绝缘片隔开，高端显卡可能用上12层铜箔。
二、绝缘层的黑科技
铜层之间填充的是环氧树脂基材，这种材料像三明治里的芝士一样粘合各层。常见的有FR-4型号，耐温200℃且绝缘性好。特殊场合会用陶瓷基板或柔性聚酰亚胺，可弯曲折叠，用在折叠屏手机里。
三、表面那些小机关
绿色涂层不是装饰，而是阻焊层，防止短路。表面银色焊盘是元件接脚落脚点，现代PCB还会镀金防氧化。微型过孔像电梯一样连通不同楼层，高密度板每平方厘米能有上百个过孔，用激光打孔精度达0.1毫米。
