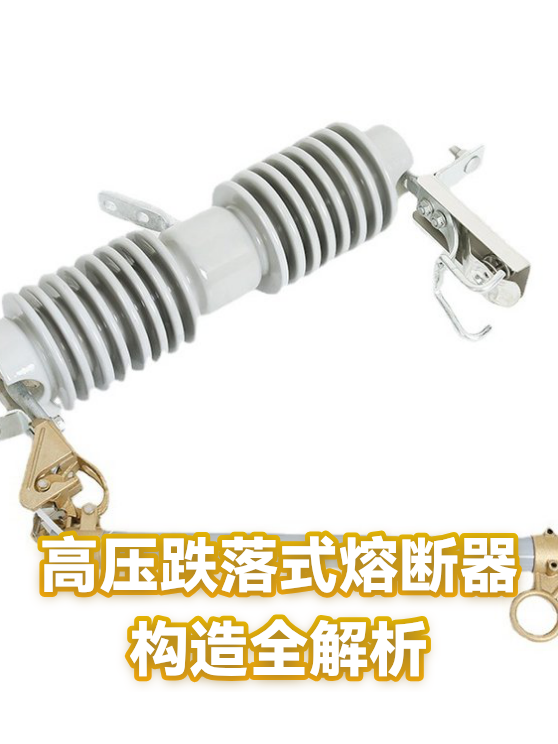

高压跌落式熔断器构造全解析
·
河北鼎诺电力器材有限公司
河北鼎诺电力器材，位于沧州河间市，2019年成立，主营多种电力绝缘子等器材，专业权威，经验丰富，服务电力领域。
介绍：
本文深入解析高压跌落式熔断器的核心构造，从绝缘支柱到熔丝管，逐层拆解其工作原理与安全设计，带你看懂这个电力系统中的“保险丝”如何守护安全。
一、绝缘支柱：熔断器的“钢铁骨架”
作为熔断器的支撑主体，绝缘支柱就像人体的骨骼，既要承受机械压力，又要隔绝高压电流。它通常采用高强度瓷或环氧树脂材料制成，表面经过特殊防污处理，能在户外恶劣环境中长期使用。顶部安装有静触头，底部通过金属法兰与安装支架固定，形成稳定的三角支撑结构。这种设计既保证了熔断器在运行时的稳定性，又能在熔断时通过自身强度防止部件坠落伤人。
二、熔丝管：电流的“生死判官”
熔断器的核心部件熔丝管，堪称电力系统的“安全哨兵”。它由玻璃纤维增强管体和内部熔丝组成，管体两端装有弹簧触头。当电路过载时，熔丝会在0.1秒内熔断，产生电弧。此时管体内的石英砂会迅速吸收电弧能量，将电弧拉长并冷却至熄灭。这种“熔断-灭弧”一体化设计，让熔断器能在短路时快速切断电流，同时避免引发二次事故。更有趣的是，熔丝管采用跌落式设计——熔断后会自动脱离触头，形成明显的断开间隙，方便运维人员直观判断故障状态。
三、操作机构：安全操作的“智能助手”
别看熔断器体积不大，它的操作机构可是藏着不少巧思。顶部安装的绝缘操作杆，通过机械连杆与熔丝管联动，让运维人员能在地面通过绝缘棒完成合闸/分闸操作，彻底避免触电风险。更贴心的是，部分型号还配备了脱扣装置：当熔丝熔断时，脱扣器会立即释放储能弹簧，确保熔丝管可靠跌落。这种双重保障设计，让熔断器在极端情况下也能保持安全状态，真正做到“万无一失”。
