HT7130稳压管参数全解析

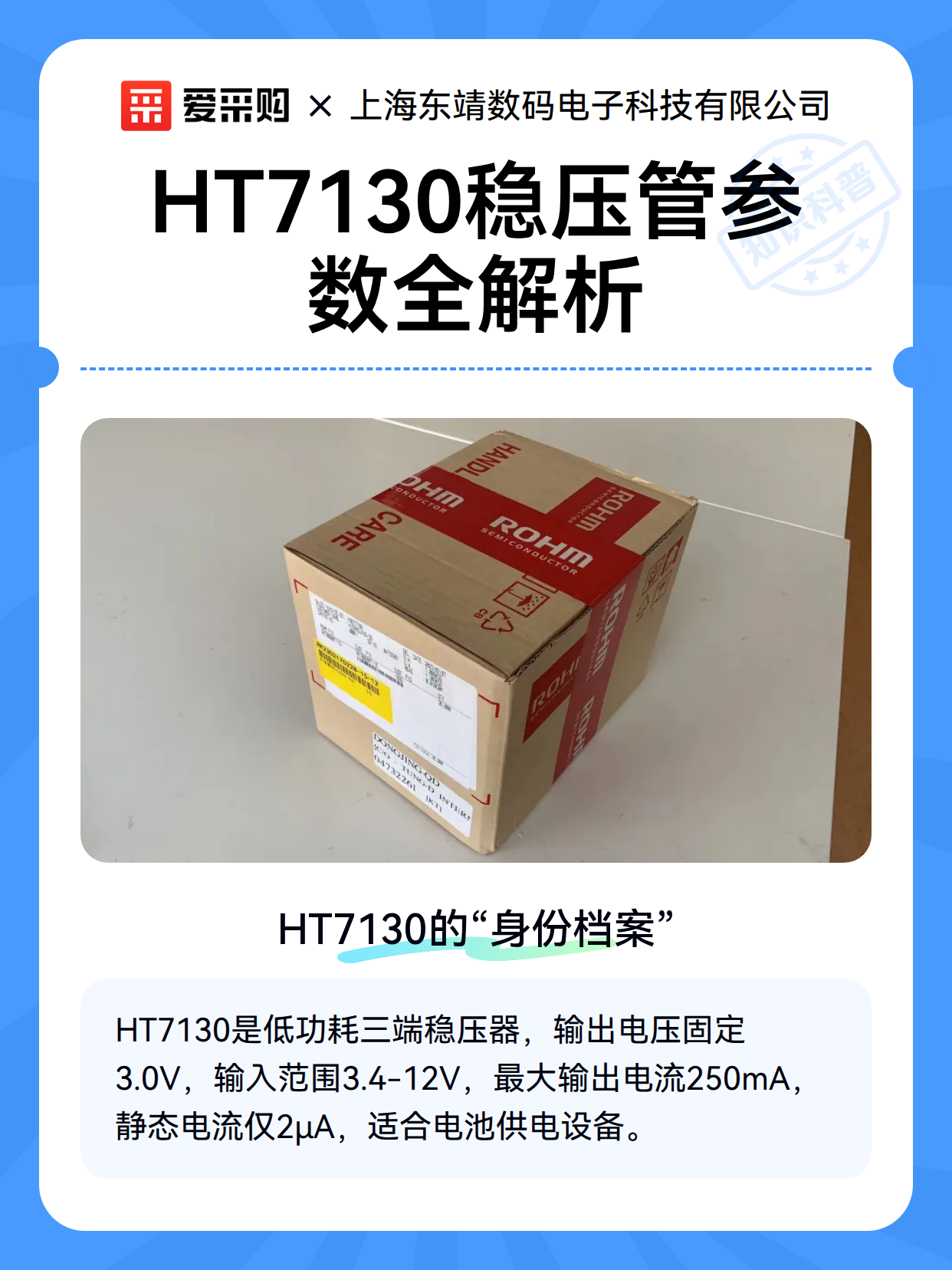

一、HT7130的“身份档案”

HT7130是一款低功耗、高稳定性的三端稳压器，就像电路中的“电压管家”，能将输入电压稳定在3.0V输出。它的核心参数包括：

• 输出电压：固定3.0V（误差仅±1%）

• 输入电压范围：3.4V至12V（超出范围可能罢工）

• 最大输出电流：250mA（驱动小电机或LED足够用）

• 静态电流：仅2μA（省电到能“待机”数年）

这款稳压管特别适合电池供电设备，比如智能手环、遥控器等，既能延长续航，又能避免电压波动导致设备“抽风”。

二、温度与负载的“双重考验”

HT7130的稳定性会受温度和负载影响，就像人热了会出汗、累了会喘气：

1. 温度漂移：在-40℃到125℃范围内，输出电压变化不超过100mV（相当于3%的波动），极端温度下依然能“稳如泰山”。

2. 负载调整率：当输出电流从0跳到250mA时，电压下降约40mV（1.3%的波动），适合驱动小电流设备，但别指望它带动大功率电机。

3. 短路保护：即使输出端短路，也不会烧毁芯片（但会发热，建议尽快断电）。

这些特性让它成为低功耗电路的“理想搭档”，比如温度传感器、无线模块等对电压敏感的场景。

三、选型与应用的“避坑指南”

选HT7130时，这3个细节必须注意：

• 输入电压要留余量：比如用5V电池供电时，实际输入电压可能因电池老化降到4V，此时HT7130仍能稳定输出3V，但若输入低于3.4V，输出就会“掉链子”。

• 散热设计不能省：虽然功耗低，但长时间大电流输出时，芯片还是会发热（建议加个小散热片或留通风孔）。

• 替代型号需谨慎：HT7130的“兄弟”型号（如HT7133输出3.3V）参数不同，换用时需重新计算电路参数，否则可能烧毁设备。

典型应用场景包括：锂电池供电的物联网设备、小型太阳能充电系统、需要稳定3V参考电压的ADC电路等。
