寻源宝典

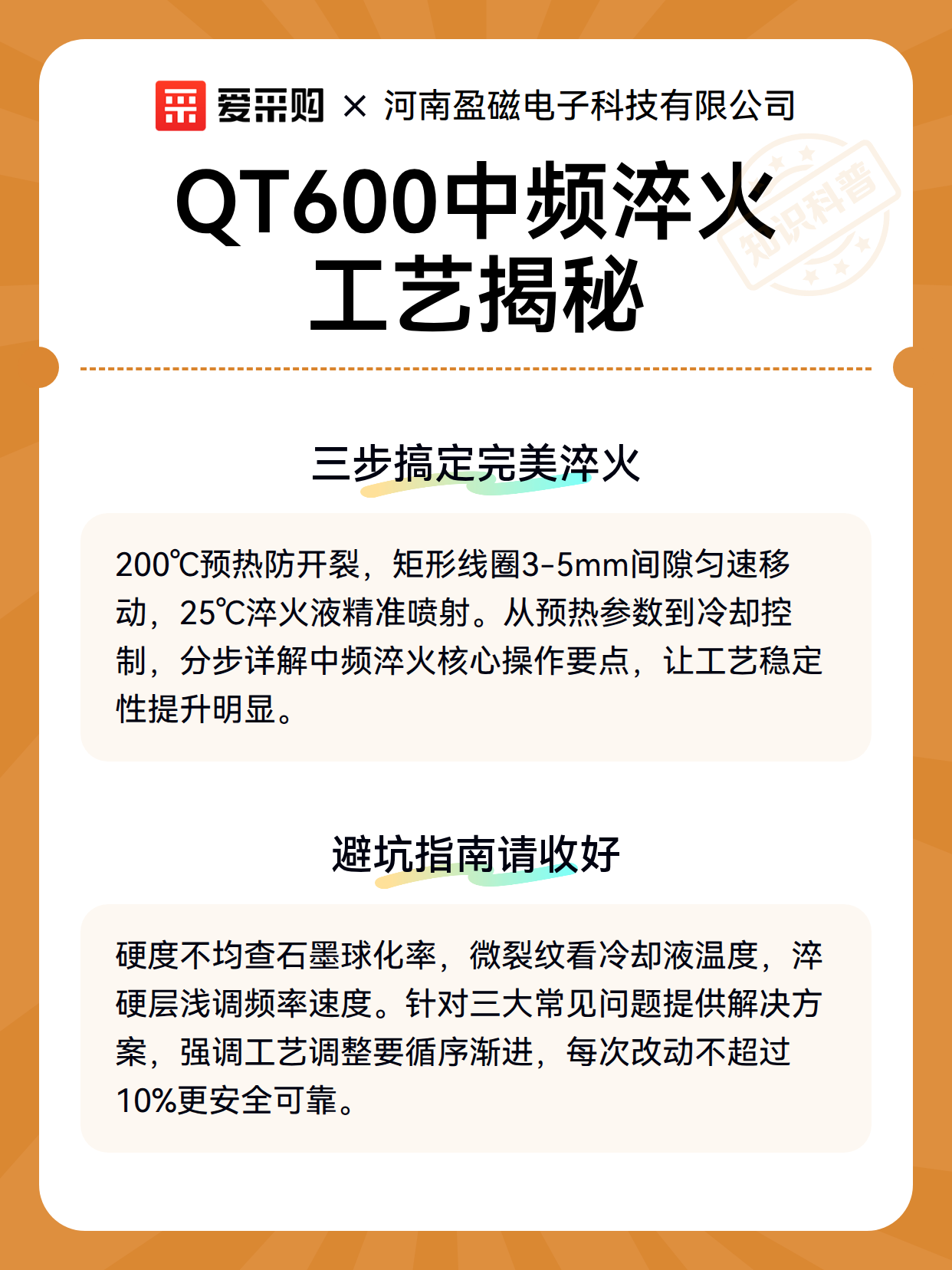

QT600中频淬火工艺揭秘
·
河南盈磁电子科技有限公司
河南盈磁电子科技有限公司位于河南省郑州市高新技术开发区，专注研发生产高频炉、中频炉及淬火设备等工业加热系统，核心产品涵盖Q235钢带加工、螺栓热镦等金属热处理全产业链。公司自2020年成立以来，依托自主研发的淬火机床、熔炼炉等高端装备，为冶金、铸造行业提供技术领先的感应加热解决方案，具备从材料处理到设备定制的全流程服务能力。
介绍：
本文深入解析QT600球墨铸铁的中频淬火工艺，从原理到操作要点，再到常见问题处理，帮助读者全面掌握这一提升材料性能的关键技术。
一、中频淬火为何选中QT600
QT600球墨铸铁就像健身达人，中频淬火就是它的专属私教课。这种工艺通过中频电流（通常1-10kHz）快速加热材料表面至800-900℃，随后急速冷却，能在保持材料韧性的同时，让表面硬度轻松突破HRC50。特别适合QT600这种含硅量较高、石墨球化率超过80%的材料，淬硬层深度可精确控制在2-4mm之间。
二、三步搞定完美淬火
预热有讲究：200-300℃预热5分钟，就像运动员赛前热身，能有效避免开裂
加热要精准：采用矩形感应线圈，工件与线圈间隙保持3-5mm，移动速度控制在3-6mm/s
冷却看细节：使用25-30℃的聚合物淬火液，喷射压力维持在0.2-0.3MPa，冷却时间不超过15秒
三、避坑指南请收好
遇到硬度不均？可能是石墨球化率不足或加热速度波动导致。出现微裂纹？检查下冷却液温度是否低于20℃或工件结构是否有尖角。淬硬层太浅？试着把频率调到8kHz以上或降低移动速度。记住，每次工艺调整幅度不要超过10%，就像调理身体要循序渐进。
想找特定场景使用的产品？爱采购能根据需求精准匹配推荐。为您找到您心中的专属商品
