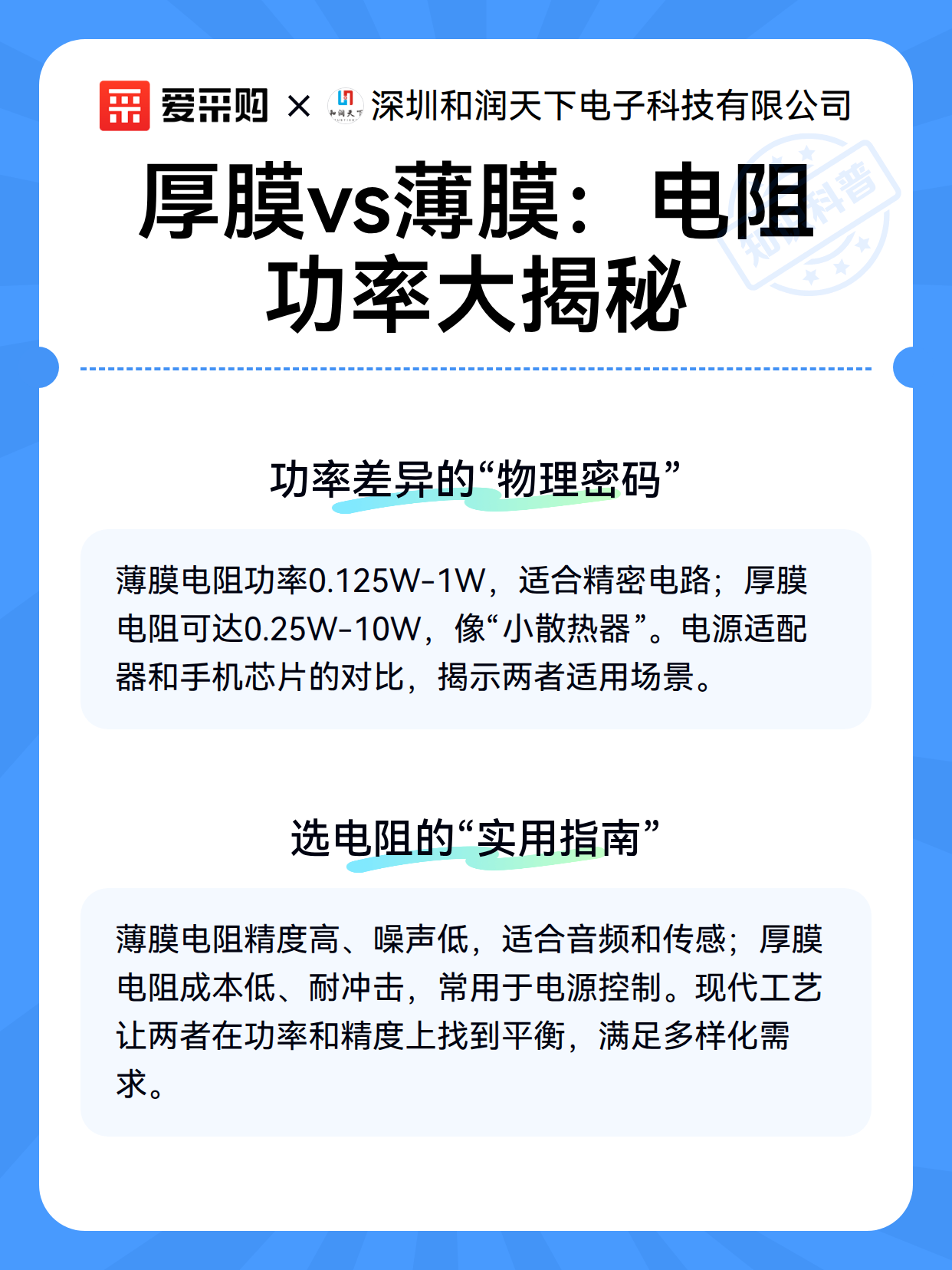

厚膜vs薄膜：电阻功率大揭秘

一、电阻的“厚薄”分类法电阻确实可分为薄膜和厚膜两大类，就像手机屏幕有“曲面”和“直屏”的区别。薄膜电阻像一层“薄涂层”，通过真空溅射或化学沉积在陶瓷基板上，厚度通常只有0.1微米到10微米；厚膜电阻则像“厚涂墙”，用丝网印刷将金属陶瓷浆料涂在基板上，厚度可达20微米以上。这两种工艺决定了它们在功率、精度和稳定性上的差异，就像短跑选手和马拉松选手各有专长。## 二、功率差异的“物理密码”功率是电阻“扛得住多大电流”的核心指标。薄膜电阻由于厚度薄，散热面积小，通常额定功率在0.125W到1W之间，适合精密电路；厚膜电阻通过增加厚度和表面积，能轻松达到0.25W到3W，部分型号甚至能到10W，像给电路装了个“小散热器”。例如，在电源适配器中，厚膜电阻能稳定承受大电流；而在手机芯片里，薄膜电阻则以微小体积和低噪声见长。## 三、选电阻的“实用指南”选择电阻时，功率只是参考项之一。薄膜电阻的精度可达0.01%，温度系数低至5ppm/℃，适合音频放大器、精密传感器等场景；厚膜电阻成本更低，耐冲击电压能力强，常用于电源、电机控制等需要“抗造”的环境。有趣的是，两者并非完全对立——现代工艺已能将薄膜技术用于厚膜电阻制造，让它们在功率和精度上找到平衡点，就像汽车既有经济型又有混合动力型。
