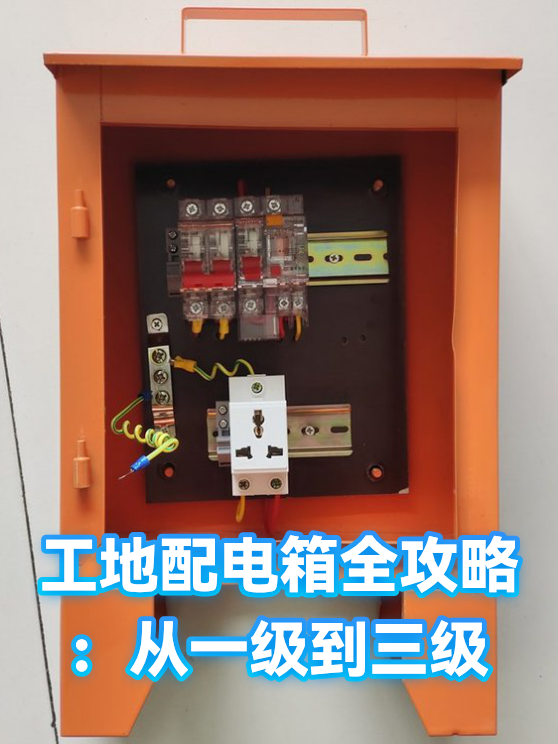

工地配电箱全攻略：从一级到三级

一、工地配电箱的分级奥秘工地用电就像城市交通系统，需要分级管理才能安全高效。建筑工地通常采用三级配电系统：1. 一级配电箱：总电源入口，相当于城市交通的「枢纽站」，负责接收变压器输出的总电源，再分配给二级配电箱。2. 二级配电箱：区域供电中心，好比「社区变电站」，将电力分配到具体施工区域或用电设备群。3. 三级配电箱：末端用电控制点，类似「单元配电箱」，直接连接振动棒、电焊机等设备，实现精准供电。这种分级设计能将故障隔离在最小范围，就像交通系统中的局部封路不影响整体通行。## 二、一级配电箱制作全解析制作一级配电箱要把握三个核心原则：1. 空间布局：采用「三段式」设计——进线室（总开关）、配电室（分路开关）、出线室（电缆连接），各区域用隔板分离，防止电弧灼伤。2. 元件选型：总开关建议选用带漏电保护的塑壳断路器，分路开关根据负载类型选择： - 电机回路：D型脱扣曲线断路器 - 照明回路：C型脱扣曲线断路器 - 特殊设备：配备专用保护装置3. 防护措施：箱体采用2mm厚钢板，接地排使用40×4mm镀锌扁钢，进线孔加装橡胶护套，门板安装行程开关实现断电开门保护。## 三、配电箱的黄金搭配法则三级配电系统需要遵循「一机一闸一漏一箱」原则：* 容量匹配：三级箱额定电流≤二级箱对应回路额定电流的80%* 距离控制：一级箱与二级箱间距≤30米，二级箱与三级箱间距≤15米* 线路保护：每条回路必须安装独立漏电保护器，动作电流≤30mA，动作时间≤0.1秒实际案例：某工地因三级箱距离二级箱过远（45米），导致电压降超过5%，造成混凝土振动棒动力不足，调整间距后问题立即解决。
