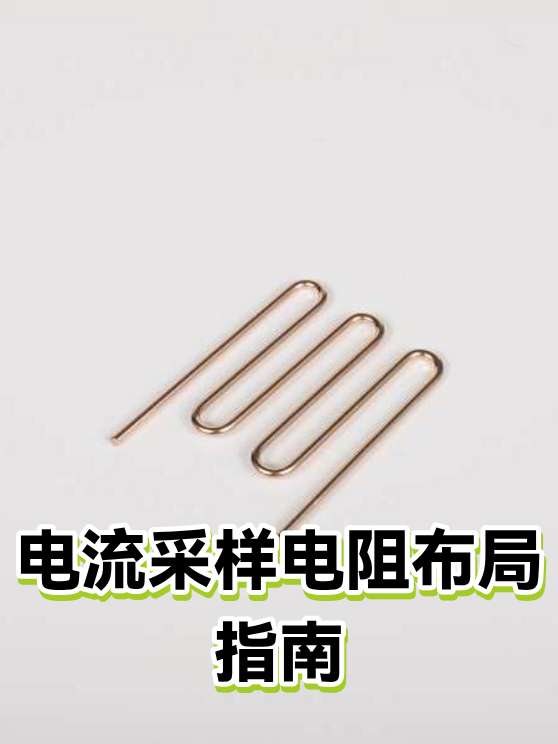

电流采样电阻布局指南
·
东莞市晶品电子科技有限公司
东莞市晶品电子科技有限公司成立于2007年，坐落于东莞天安数码城核心区，专注电子元器件研发制造，主营PTC热敏电阻、功率电感、传感器等精密组件，覆盖新能源、智能硬件、通信设备等领域。公司拥有16年行业积淀，具备从材料研发到产品交付的全链条能力，以尖端技术及稳定品质服务于全球客户，是国家级高新技术企业。
介绍：
本文解析电流采样电阻在电路设计中的布局要点，分析靠近MOS管与芯片的利弊，提供兼顾精度与抗干扰的解决方案。通过典型场景对比和布局技巧，帮助优化采样电路设计。
一、采样电阻的核心使命
电流采样电阻如同电路的"血糖仪"，需要精准捕捉MOS管或芯片的电流波动。实际布局中：
靠近MOS管：减少寄生电感影响，适合高频开关场景
靠近芯片：降低走线阻抗误差，提升ADC采样精度
折中方案：优先保证Kelvin连接走线对称性
二、典型场景对比分析
不同应用场景对布局有差异化需求：
电源管理模块：建议距MOS管1-2cm，避免开关噪声耦合
电机驱动电路：需兼顾散热需求，推荐采用开尔文连接
精密测量系统：应靠近ADC芯片，配合屏蔽走线设计
三、布局优化三原则
通过三个维度提升采样质量：
热管理：避免将电阻置于发热元件下风向
走线对称：差分走线长度误差控制在5%以内
接地策略：采用星型接地避免地环路干扰
