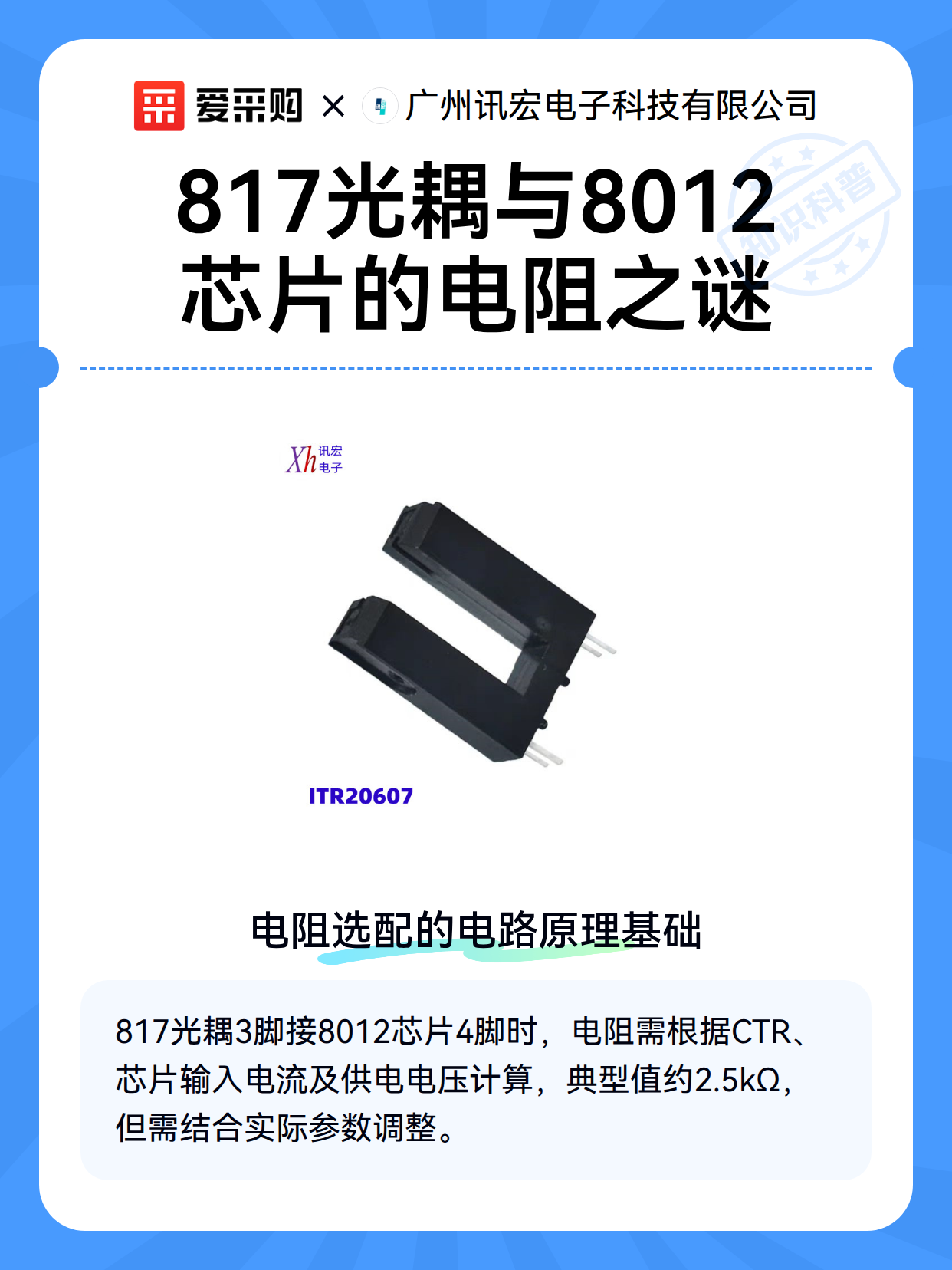

817光耦与8012芯片的电阻之谜
广州讯宏电子科技有限公司位于广州市番禺区大龙街，成立于2021年，专注于红外灯、传感器、光耦等光电子器件研发制造，产品涵盖光电开关、红外对管等精密电子元件，深耕电子元器件领域，技术实力雄厚，为工业自动化、半导体照明等行业提供优质解决方案。
本文揭秘817光耦3脚接8012芯片4脚时电阻的选择奥秘，从电路原理到实际应用，教你如何合理选配电阻，确保电路稳定运行。
一、电阻选配的电路原理基础
817光耦作为隔离传输信号的器件，其3脚（输出端）接8012芯片4脚（输入端）时，电阻的作用是限制电流、保护元件并优化信号传输。电阻值并非固定，需根据光耦的电流传输比（CTR）、芯片输入电流要求及供电电压综合计算。例如：若光耦CTR为50%，供电电压5V，芯片输入电流需求1mA，则电阻约需2.5kΩ（(5V-1.6V)/1mA，1.6V为光耦输出端典型压降）。
二、实际应用中的电阻选择技巧
实际选配时，需考虑三个关键因素：
光耦特性：不同批次817光耦的CTR可能存在20%-50%的偏差，建议通过实验确定理想电阻范围。
芯片兼容性：8012芯片输入阻抗较高时，可适当增大电阻（如4.7kΩ）以降低功耗；若芯片对信号上升沿要求严格，则需减小电阻（如1kΩ）提升响应速度。
环境温度：高温环境下光耦CTR会下降，此时应预留10%-20%的电阻余量。例如原计算值为2.5kΩ，可选用2.2kΩ电阻。
三、调试与优化的实用方法
遇到信号传输不稳定时，可按以下步骤排查：
示波器检测：观察光耦输出端波形，若上升沿过缓，说明电阻过大；若波形畸变，则可能电阻过小导致电流过大。
替换法验证：准备1kΩ、2.2kΩ、4.7kΩ三种电阻，通过实际测试找到信号传输最稳定的阻值。
添加旁路电容：在电阻两端并联0.1μF电容，可滤除高频干扰，提升信号质量。
