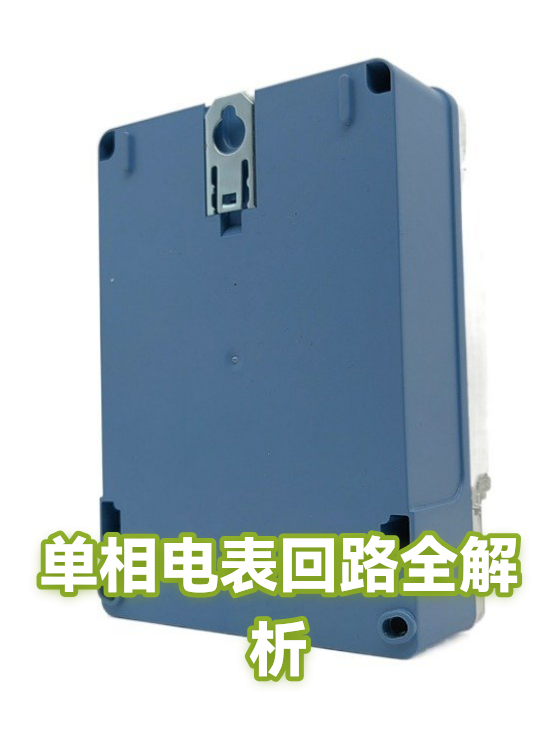

单相电表回路全解析

一、单相电表的回路原理单相电表就像个“电流计数器”，它的工作原理其实很简单——必须形成完整回路才能计量！当电流从电源（如电表箱）的火线流入电表，经过内部计量装置后，再通过零线流回电源，这个闭合的路径就是回路。电表通过测量火线和零线之间的电流差值来计算用电量，就像水表通过水流旋转来计数一样。关键点：电表本身不产生电流，它只是“记录员”。如果回路断开（比如零线没接好），电表会停止计量，但电器也无法工作——这就是为什么安装时必须确保火线和零线都正确连接。## 二、接线方法：进线出线别搞混单相电表通常有4个接线端子，从左到右依次为：1（火线进）、2（火线出）、3（零线进）、4（零线出）。接线时记住这个口诀：“火进火出，零进零出”。1. 火线连接：将电源的火线（通常是红色线）接入端子1，从端子2引出火线连接到家中总开关的火线端。2. 零线连接：将电源的零线（通常是蓝色线）接入端子3，从端子4引出零线连接到家中总开关的零线端。3. 接地线：如果电表有接地端子（通常标有“PE”），需单独连接地线，确保用电安全。注意：接线前务必切断电源！用试电笔确认无电后再操作，避免触电风险。## 三、安全注意事项：这些细节决定安全1. 线径匹配：电表进线线径必须与电表额定电流匹配。比如，40A电表需用6mm²铜线，60A电表需用10mm²铜线，线径过细会导致发热甚至火灾。2. 避免短路：接线时火线和零线不要裸露接触，否则会直接短路，跳闸事小，烧毁电表事大。3. 专业工具：建议使用绝缘螺丝刀和压线钳，避免金属工具触碰带电部位。4. 定期检查：安装后检查接线是否牢固，每月用试电笔测试电表外壳是否带电（正常应无电）。小贴士：如果电表反转（用电时指针倒转），可能是火线和零线接反了，需断电后调换接线顺序。
