14脚运放接线指南

一、认识14脚运放引脚

14脚运放是一种常见的集成电路，其引脚功能通常遵循特定规律。以双运放为例，1脚和7脚通常是两个运放单元的输出端，2脚和6脚为反相输入端，3脚和5脚为同相输入端。电源引脚一般位于中间位置，如4脚接负电源，11脚接正电源。空置的引脚需根据具体型号手册确认用途。

二、典型接线方案

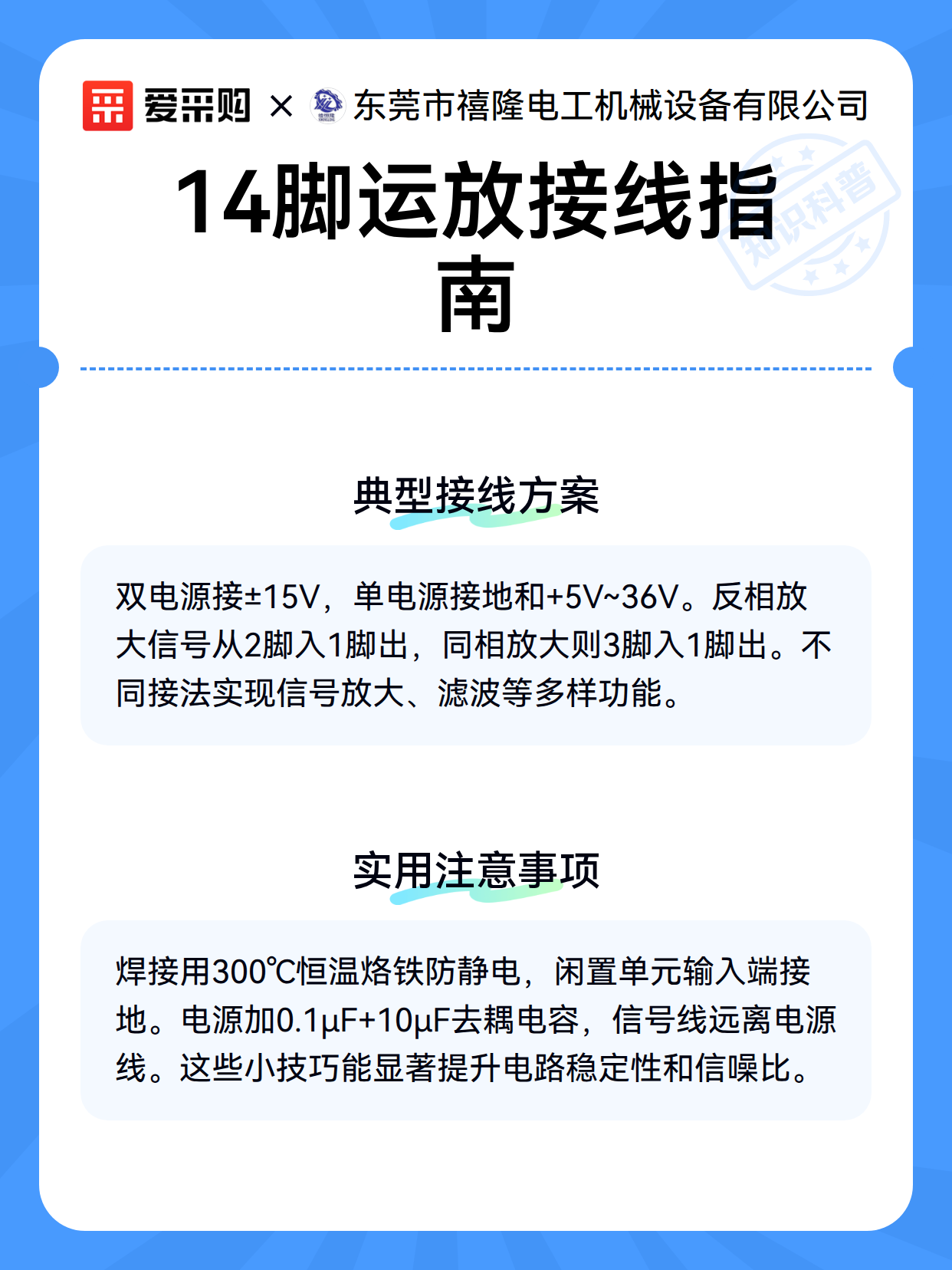

1. 双电源供电：4脚接-15V，11脚接+15V，7脚和1脚为输出

2. 单电源供电：4脚接地，11脚接+5V~+36V

3. 反相放大电路：信号从2脚输入，1脚输出，3脚接地

4. 同相放大电路：信号从3脚输入，1脚输出，2脚通过电阻接地

三、实用注意事项

焊接时建议使用恒温烙铁（温度控制在300℃左右），避免静电损坏芯片。未使用的运放单元应将输入端接地，输出端悬空。布局时注意电源去耦电容尽量靠近芯片（推荐0.1μF陶瓷电容并联10μF电解电容），信号走线远离电源线以减少干扰。
