35kV线路PT接线详解

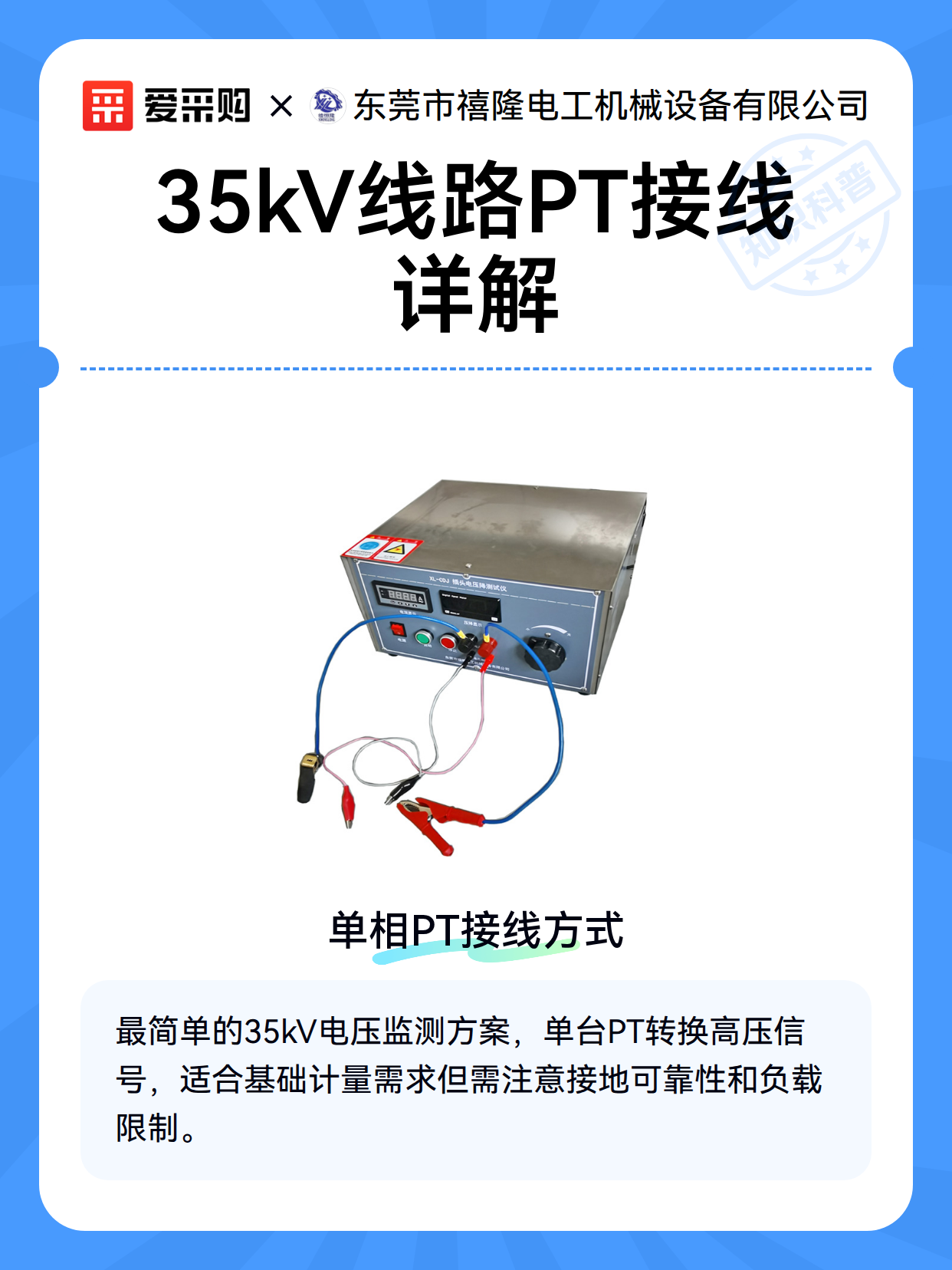

一、单相PT接线方式

适用于只需监测单相电压的场合，结构简单成本低。通过单台PT将35kV高压转换为100V标准二次电压，常用于线路电压监测和计量。需注意二次侧必须可靠接地，且负载容量不宜超过PT额定输出。

二、V-V型接线方案

由两台PT组成开口三角形连接，可测量线电压且节省设备投资。特点包括：

1. 能检测三相系统平衡状态

2. 当一相接地时仍可工作

3. 无法获取零序电压分量

适用于预算有限且不需要绝缘监测的中性点不接地系统。

三、Y-Y-△型全接线系统

采用三台PT的完整接线方式，同时具备：

• 相电压/线电压测量功能

• 零序电压检测能力

• 系统绝缘监测功能

是变电站常用方案，特别适合需要全面监测的中性点接地系统，但设备成本和安装复杂度较高。
