485通信电压详解

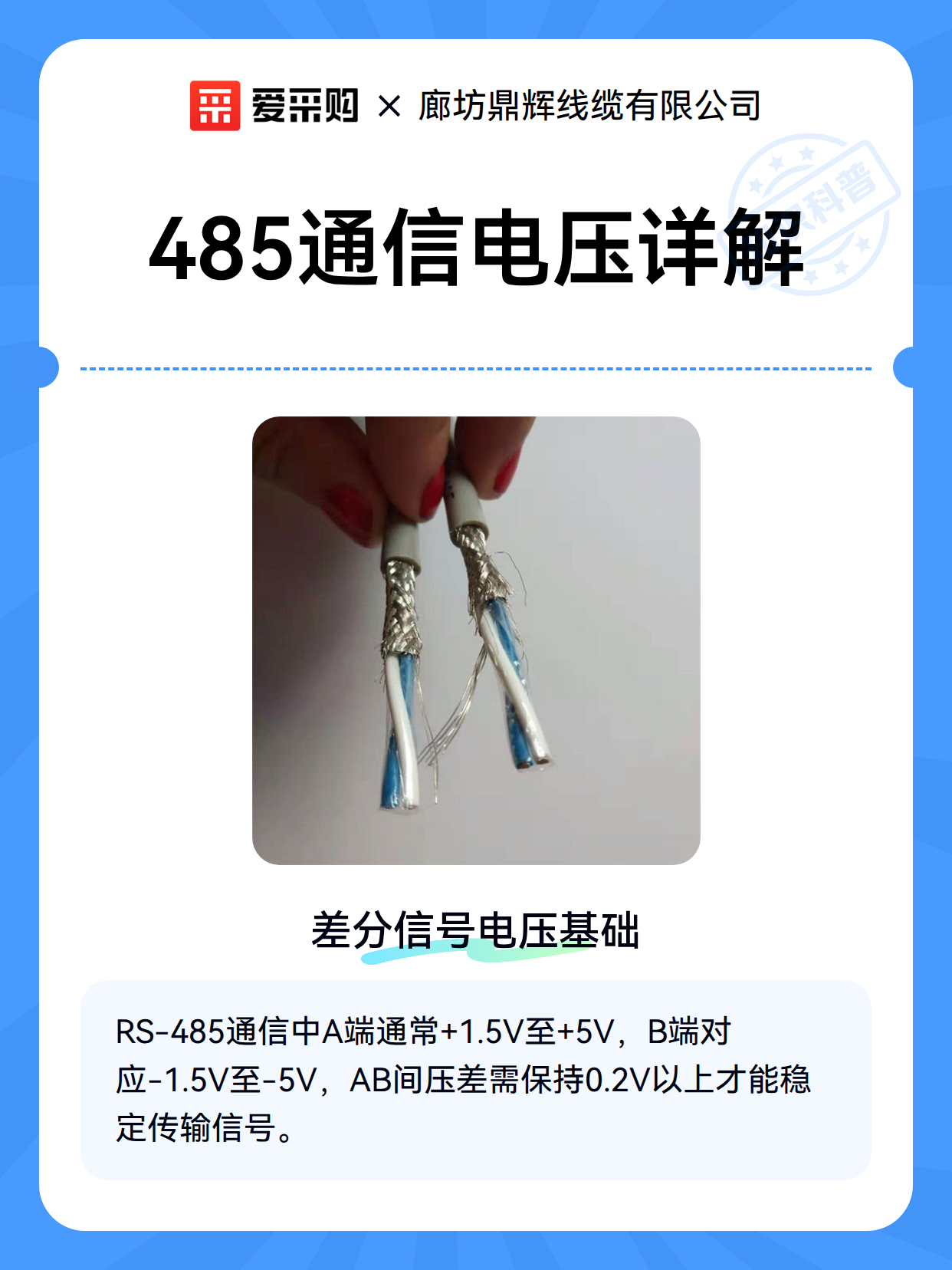

一、差分信号电压基础

RS-485采用双绞线传输差分信号，A端与B端电压是相对值而非绝对值。典型工作状态下：

• A端对地电压：+1.5V至+5V

• B端对地电压：-1.5V至-5V

• AB间压差：需保持≥0.2V

实际测量时建议使用差分模式，万用表负极接B线，正极接A线。正值表示逻辑1，负值表示逻辑0。

二、空载与负载差异

通信质量与终端电阻密切相关：

1. 空载状态：AB端可能出现±6V的悬浮电压

2. 匹配120Ω电阻：压差稳定在±1.5V-3V区间

3. 短路情况：压差趋近于0V会导致通信中断

三、故障排查要点

当电压异常时可重点检查：

• 电源波动：驱动芯片供电需稳定5V或3.3V

• 线缆衰减：传输距离超过100米时压降可能达30%

• 共模干扰：AB对地电压绝对值超过7V需检查接地
