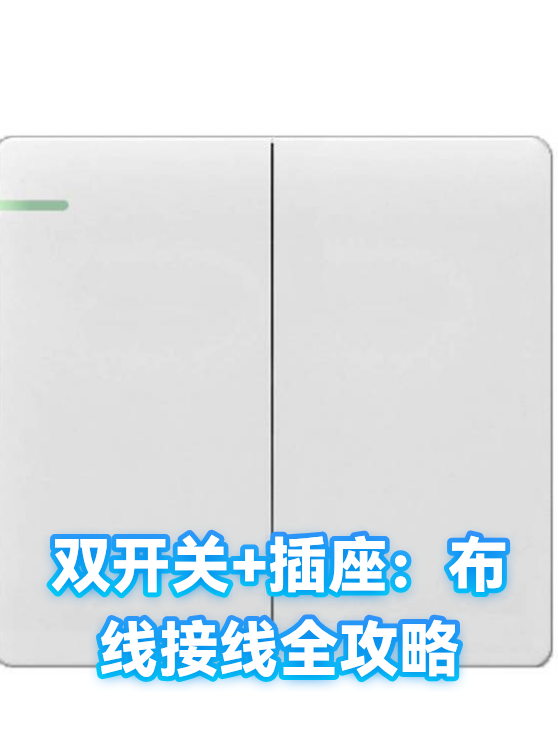

双开关+插座：布线接线全攻略

一、布线基础：需要几根线？两个灯开关加一个插座的组合，最少需要5根线：* 火线（L）：1根，负责供电* 零线（N）：1根，回路必备* 地线（PE）：1根，安全保障* 双控线：2根，连接两个开关如果开关和插座距离较远，可能需要额外增加1-2根备用线。实际布线时，建议使用线槽或PVC管保护，避免电线外露。## 二、接线实操：分步教学1. 插座接线： - 火线接插座L孔 - 零线接插座N孔 - 地线接插座E孔2. 第一个开关接线： - 火线接开关公共端（COM） - 双控线1接L1 - 双控线2接L23. 第二个开关接线： - 双控线1接L1 - 双控线2接L2 - 灯线接公共端（COM）关键技巧：用不同颜色区分线材（如红火线、蓝零线、黄地线），方便后期维护。接线前务必切断电源，用验电笔确认无电后再操作。## 三、安全须知：这些坑要避开1. 线径选择： - 普通照明用1.5平方毫米铜线 - 大功率电器用2.5平方毫米铜线2. 接线禁忌： - 禁止将零线和地线混接 - 禁止在潮湿环境不穿管布线 - 禁止使用劣质电线和开关3. 验收测试： - 完成后用万用表检查是否短路 - 逐个测试开关控制效果 - 观察插座插拔是否顺畅温馨提示：非专业人士建议购买成品双控开关套装，内含详细说明书和接线图，操作更简单安全。
