互感器极性判定全攻略

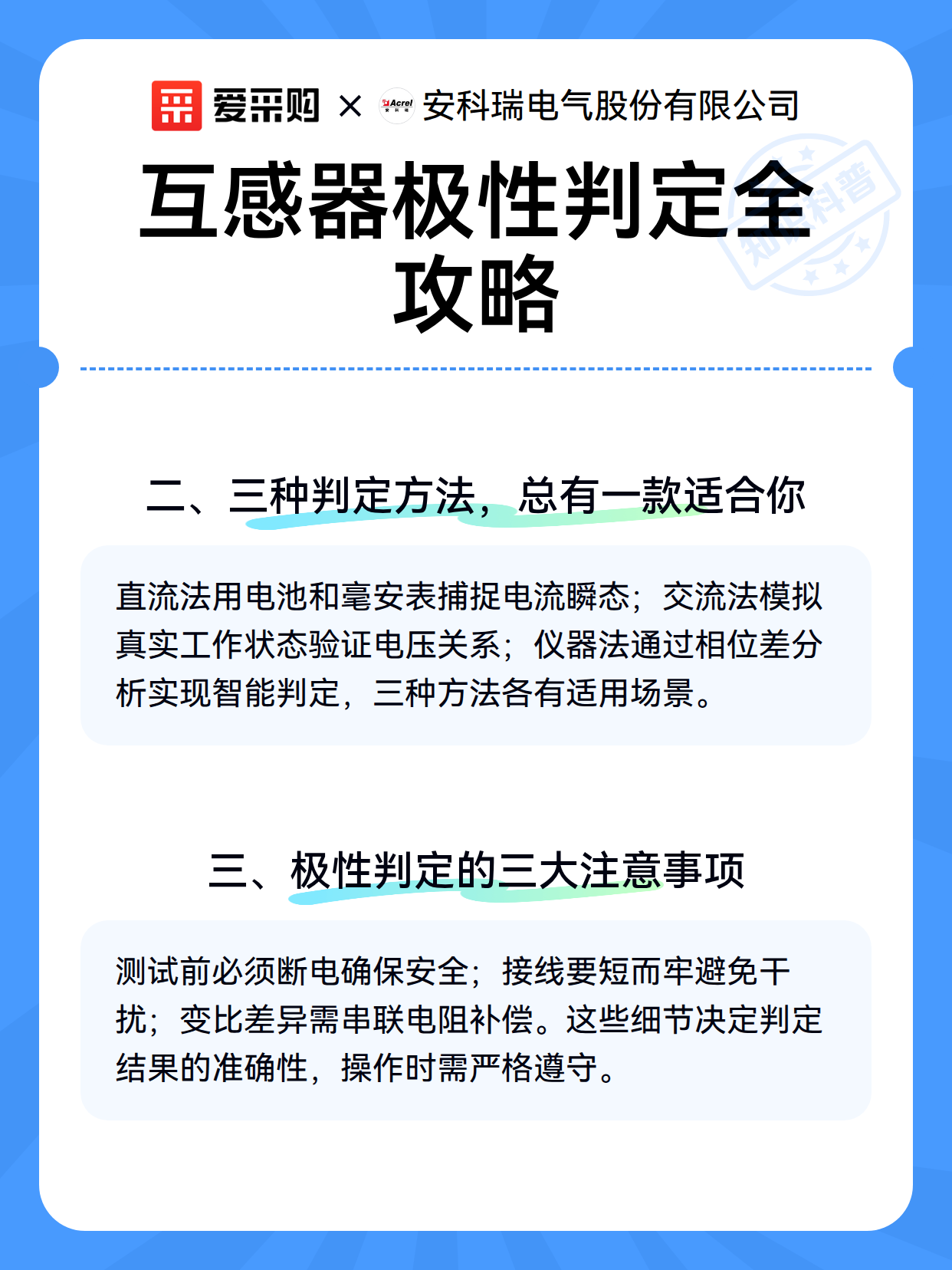

一、互感器极性：电路安全的隐形开关互感器就像电力系统的“翻译官”，把高压电流翻译成低压信号供仪表读取。但若极性接反，仪表显示的数据会完全颠倒——比如实际电流是5A，仪表可能显示-5A！这种错误会导致继电保护误动作，甚至引发设备损坏。判定极性本质是确认一次侧与二次侧的电流方向关系：当一次侧电流从L1流入时，二次侧电流应从K1流出，这样的极性标记才是正确的。## 二、三种判定方法，总有一款适合你1. 直流法：实验室级精准判定 准备一块1.5V干电池和一块毫安表。将电池正极接互感器一次侧L1，负极接L2；毫安表正极接二次侧K1，负极接K2。瞬间接通电池时，若毫安表指针正向摆动，说明极性正确；若反向摆动，则极性相反。这个方法利用了电磁感应的瞬态特性，就像用快门捕捉电流的“表情”。2. 交流法：现场实操利器 需要一台调压器和一块交流电压表。将调压器输出接一次侧，二次侧接电压表。缓慢升压至2-12V，观察电压表读数：若二次侧电压是施加电压的1/N（N为变比），且极性正确时电压表显示正值，则极性正确。这个方法模拟了真实工作状态，适合现场快速验证。3. 仪器法：智能时代的便捷选择 现代互感器校验仪能自动完成极性判定。将仪器与互感器一次侧、二次侧正确连接后，按下测试键，仪器会通过分析电流相位差直接显示极性结果。这种方法误差小于0.1%，就像给互感器做“CT扫描”，连微小偏差都能精准捕捉。## 三、极性判定的三大注意事项1. 测试前必须断电 所有判定操作必须在互感器退出运行状态下进行，带电测试可能引发电弧灼伤或设备损坏。就像给病人做手术前必须消毒，安全操作是极性判定的前提。2. 接线要“短而牢” 测试导线应尽量短且连接牢固，避免接触电阻影响测试结果。特别是直流法中，毫安表指针的微小摆动都可能被长导线引入的干扰掩盖。3. 变比差异要补偿 当使用交流法测试不同变比的互感器时，需在二次侧串联适当电阻进行补偿。例如测试1000/5的互感器时，应串联200Ω电阻使二次侧电流保持在毫安级，避免电流过大损坏仪表。
