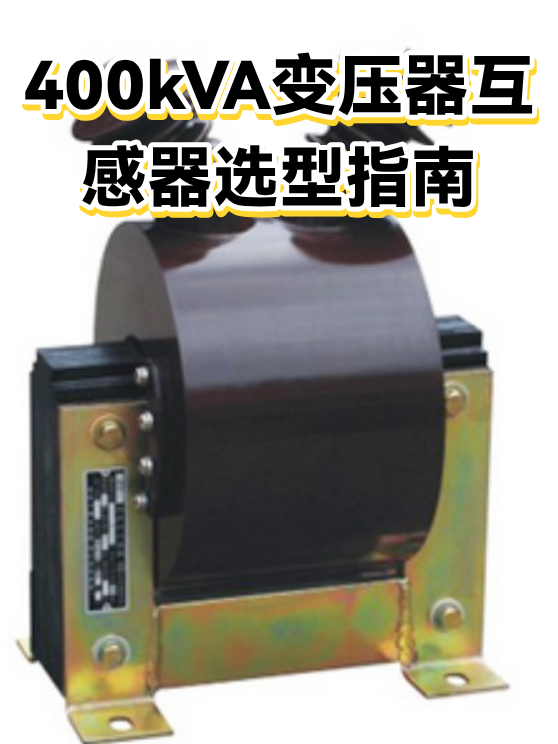

400kVA变压器互感器选型指南

一、400kVA变压器的基础参数400kVA变压器就像电力系统的"大心脏"，其额定电流约577A（按三相380V计算）。这个数值是选互感器的关键起点——就像选鞋要量脚长，互感器变比必须匹配变压器额定电流。实际运行中，变压器可能带轻载（如照明系统）或重载（如电机群），选型时要预留20%余量应对峰值电流。* 典型负载场景： * 办公楼：40%-60%负载率 * 工业厂房：70%-90%负载率 * 商场：60%-80%负载率## 二、电流互感器的变比选择电流互感器就像电力系统的"翻译官"，把大电流变成小信号供仪表读取。400kVA变压器建议选600/5A或800/5A变比：1. 600/5A：适合负载率≤75%的场景，测量精度更高2. 800/5A：适合负载率≥80%的场景，避免过载烧毁举个例子：若变压器长期带载350kW（约530A电流），选600/5A互感器既能保证测量精度，又有13%的余量空间。## 三、安装实操注意事项选对型号只是第一步，安装不当照样出问题：* 接线顺序：先接互感器二次侧，再接仪表，最后接一次侧* 极性标识：P1进P2出是行业惯例，接反会导致计量错误* 短路风险：二次侧严禁开路，否则会产生高压危及人身安全* 环境要求：避开强磁场区域，温度不超过70℃实测数据显示：正确安装的互感器，5年内的测量误差可控制在±0.5%以内，而错误安装可能导致误差超过5%！
