本文揭秘二极管的内部构造,从半导体材料到PN结的形成原理,再到封装工艺的演变,带你全面认识这个电子世界的基础元件。

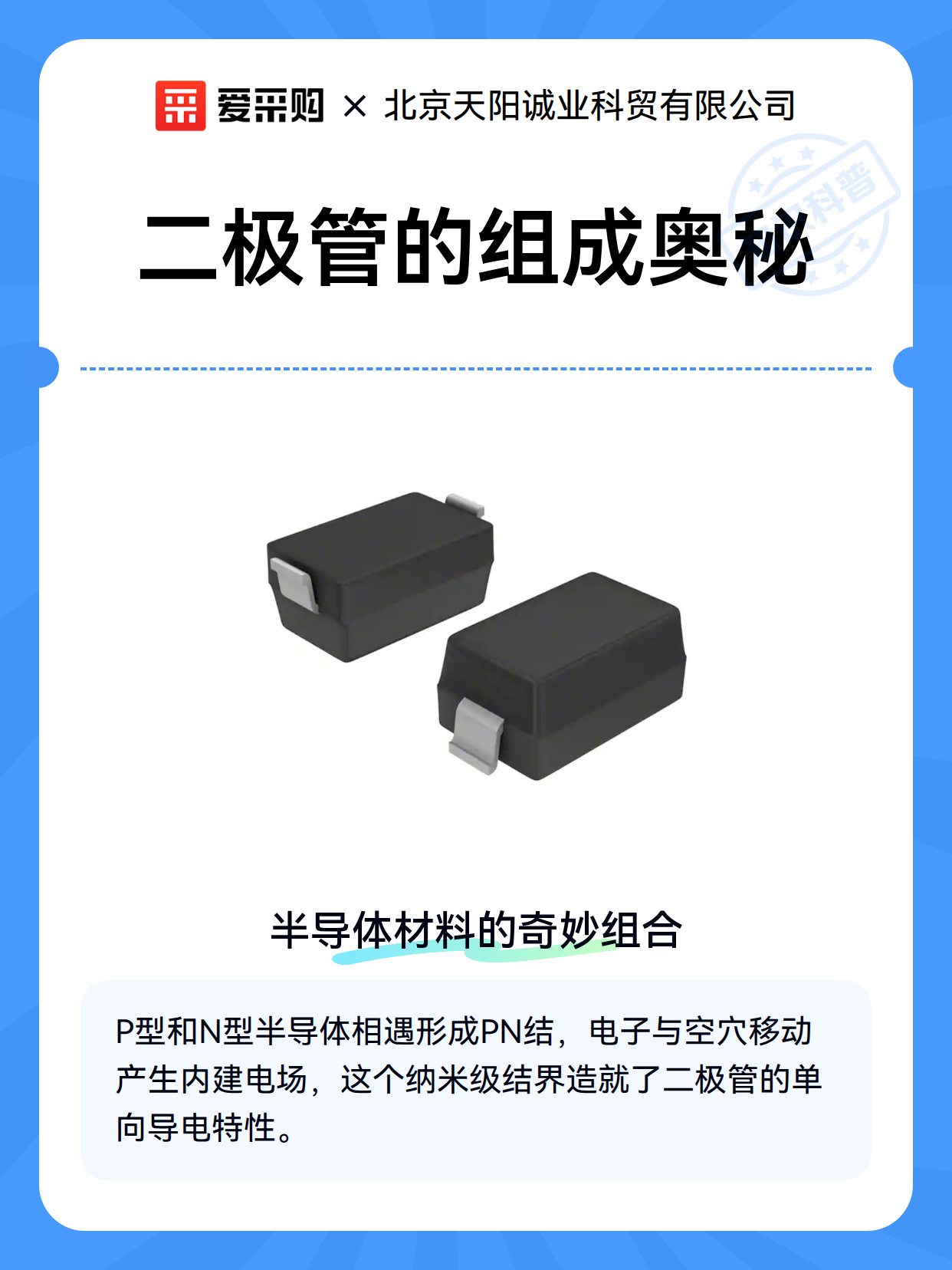

一、半导体材料的奇妙组合
二极管的核心是两种特殊处理的半导体材料:P型(掺入硼等三价元素)和N型(掺入磷等五价元素)。当它们紧密接触时,交界处会形成神奇的PN结——电子从N区扩散到P区,留下带正电的离子;空穴则反向移动,形成内建电场。这个仅头发丝万分之一厚度的结界,正是单向导电特性的来源。
二、结构设计的进化历程
现代二极管早已突破早期点接触式的局限:
面结型:硅片双面扩散形成平整PN结,耐压能力提升10倍
肖特基型:金属与半导体接触产生势垒,开关速度达纳秒级
发光型:砷化镓等复合半导体,电子跃迁时释放光子
三、保护外壳的科技美学
别看二极管外型简单,封装暗藏玄机:
玻璃封装:适合小电流信号二极管,透光性便于光电检测
塑料封装:经济实用的环氧树脂,耐温范围-55℃~150℃
金属封装:大功率场景的铜壳+陶瓷底座组合,散热效率提升3倍
表面贴装:0603封装尺寸仅1.6×0.8mm,适应微型化趋势
