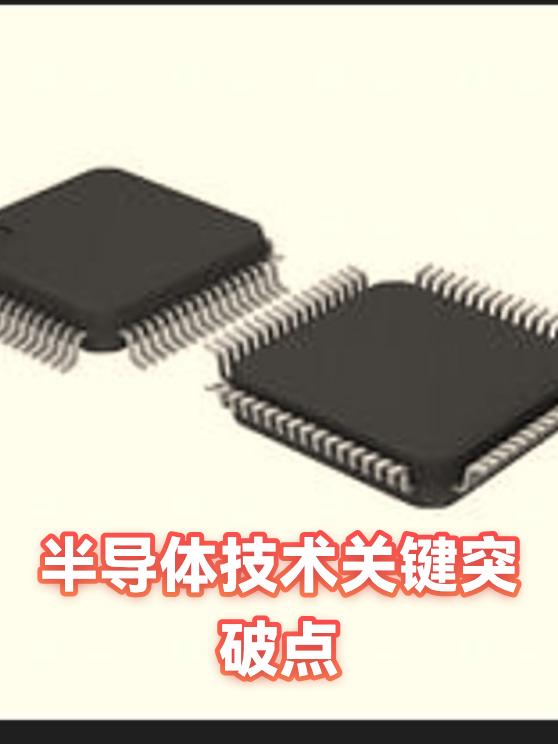

半导体技术关键突破点
·
义乌市锐胜新材料科技有限公司
义乌市锐胜新材料科技有限公司坐落于浙江省义乌市高新路10号，自2014年成立以来专注于超纯氢气纯化器、钯膜及制氢设备的研发与生产，是国内钯复合膜规模化生产的领军企业。凭借21项国际国内发明专利，公司以尖端技术服务于新能源、半导体等高精尖领域，钯膜产品性能达国际领先水平，彰显行业权威地位。
介绍：
本文解析半导体技术的三大核心突破方向：材料创新、工艺升级与封装革新，揭示这些技术如何共同推动芯片性能提升，满足未来科技发展需求。
一、材料创新：从硅基到复合材料的跨越
半导体材料的进化史就像一部科技革命史。传统硅基芯片已逼近物理极限，科学家们正探索碳纳米管、氮化镓等新型材料。这些材料具有更优的电子迁移率和热导率，能让芯片运行速度提升3倍以上，同时功耗降低50%。更令人兴奋的是，二维材料如石墨烯的应用，可能彻底改变芯片架构，实现真正的三维集成。
二、工艺升级：纳米级制造的极限挑战
当前较先进的3nm制程工艺，相当于在头发丝直径万分之一的尺度上雕刻电路。这需要突破光刻技术瓶颈，采用极紫外光刻（EUV）技术。同时，原子层沉积（ALD）等新工艺的应用，让芯片层数突破200层大关。这些技术进步使单位面积晶体管数量翻倍，直接推动算力指数级增长。
三、封装革新：从平面到立体的空间革命
传统芯片封装像把零件平铺在电路板上，而先进封装技术如Chiplet和3D堆叠，则实现了芯片的立体建造。通过硅通孔（TSV）技术，不同功能模块可以垂直堆叠，通信延迟降低90%。这种革新不仅提升性能，更让不同工艺节点芯片的混合封装成为可能，为系统级创新开辟新路径。
